1.格雷母線定位技術

2.激光掃描物流識別技術

3.變頻控制技術

4.PLC技術

長鋼硅吊車同步移動集控系統是一種具有同步動作、準確定位、集中控制的長鋼軌吊運系統，可對焊接后300米或500米長鋼軌進行整體裝卸，橫向移位吊運。通過集中控制實現群吊的同步運動，保證焊接長鋼軌在吊運過程中保持直線狀態，長鋼軌群吊控制系統適用于工廠鋼軌倉儲，長鋼軌生產線，長鋼軌焊接基地，存軌基地。
智能群吊控制系統結構由主控站，集控站，現場控制站通過以太網連接組成。實現多臺吊車的單控/組控/群控功能。
主控站由PLC、上位機、觸摸屏、光電交換機等構成。

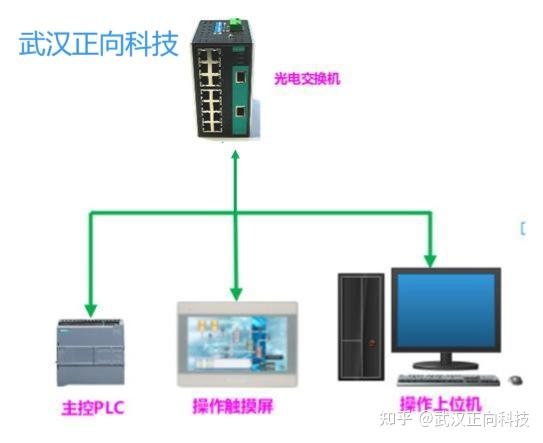

【主站結構圖】


集控站由PLC、無線發射器、交換機等部分組成。

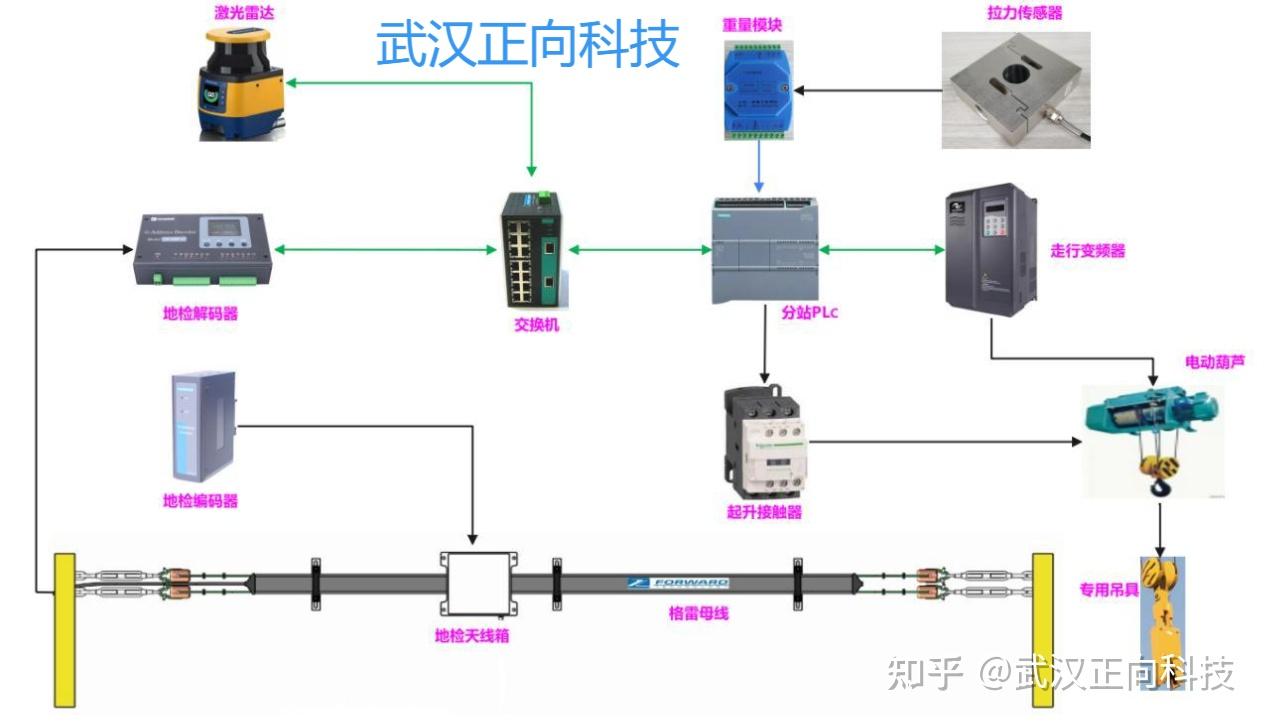

現場控制站（分站）由PLC、變頻器、格雷母線定位系統、重量檢測模塊、激光雷達、專用吊具、交換機等設備組成。



格雷母線定位系統在龍門吊車的大梁上鋪設格雷母線，小車（電動葫蘆）上安裝天線箱，解碼器將天線箱的位置讀出來，實現各吊車的***位置檢測，檢測精度是1mm。

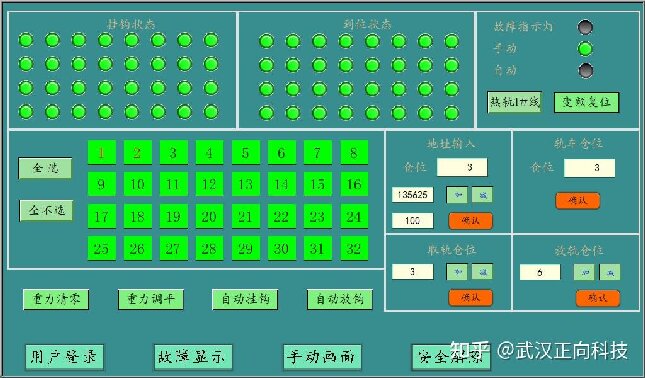

***定位功能可實現各吊車***一次定位到指定取軌和放軌位置，整個控制過程只需一鍵操作，所有吊車會準確到達指定取放軌位置，確保所有吊車在同一水平坐標位置，同時提高取軌、放軌作業效率。

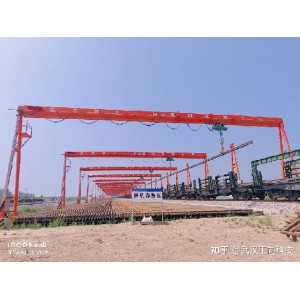

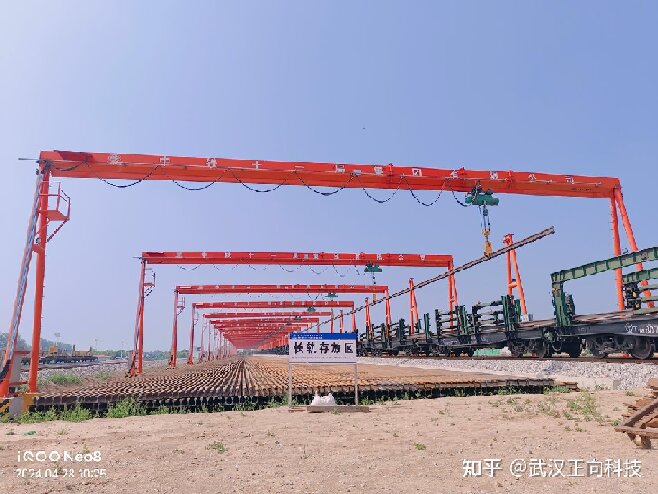

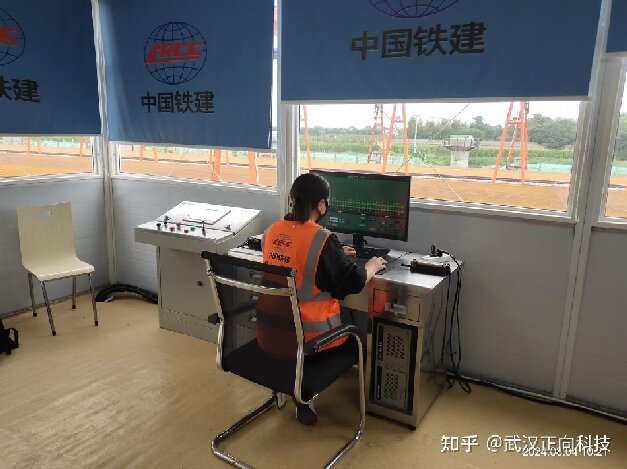

長鋼軌群吊控制系統應用案例
