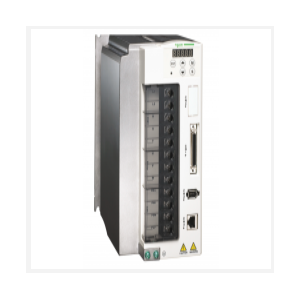

Lexium 23 Plus

運動伺服驅動器

LXM23

書本

3 相

220 V 3 相 (容限: - 20...15 %)

170…255 V 3 相

50/60 Hz - 5...5 %

47.5…63 Hz

13.4 A

2000 W 在…上 220 V

2 kW 在…上 220 V

3.5 mA

<= 電源電壓

電源與控制之間

屏蔽雙絞線對電纜 （單或雙） (溫度: 0…55 °C)

端子, 夾緊力: 1.3 mm2, AWG 16 (L1-L2)
端子, 夾緊力: 2.1 mm2, AWG 14 (R, S, T)
端子, 夾緊力: 2.1 mm2, AWG 14 (PA/+, PBe)
端子, 夾緊力: 2.1 mm2/3.3 mm2, AWG 14...AWG 12 (U, V, W)

PE (ground): 1.4 N.m

8 可編程 分立輸入

可編程 (CN1

12...24 V 直流 適用 邏輯

正極或負極 (CN1)

5

邏輯 輸出 (CN1)12...24 V DC

12...24 V DC

正極或負極 (CN1)

2

0.01 %

V_REF 電壓模擬輸入: - 10...10 V, 阻抗: 10 kOhm
T_REF 電壓模擬輸入: - 10...10 V, 阻抗: 10 kOhm

伺服電機編碼器反饋

防止電壓反接: 輸入 信號
防止短路輸出信號: 輸出信號
過流保護: 馬達
過電壓: 馬達
欠電壓: 馬達
過熱: 馬達
過載: 馬達
超速: 馬達
異常脈沖控制命令: 驅動

Modbus, 集成

RJ45 (CN3) 適用 串口Modbus

從（站）

2 線 RS485 多點 適用 串口Modbus

配置

LED 充電: LED

伺服狀態和故障代碼 5 7-段顯示單元

CE

集成風扇

垂直

114 mm

225 mm

195 mm

3.2 kg
