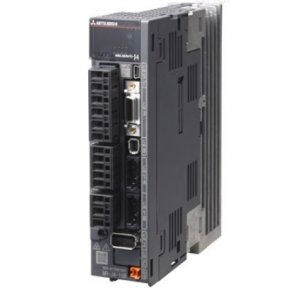

三菱伺服放大器MR-J4-100A-RJ說明：通用接口型、全閉環控制2線式/4線式通信方式、三菱高速串行通信/ABZ相差動輸入信號、1.0Kw用、三相AC200V~240V
三菱伺服放大器MR-J4-100A-RJ的詳細規格說明：
【輸出】
◆ 額定電壓：三相AC 170V
◆ 額定電流[A]：6
【主電路電源輸入】
◆ 電源·頻率：三相AC200V~240V，50Hz/60Hz
◆ 額定電流[A]：5
◆ 允許的電壓變動：三相AC170V~264V
◆ 允許的頻率變動：±5%以內
【控制電路電源輸入】
◆ 電源·頻率：單相AC200V~240V 50Hz/60Hz
◆ 額定電流[A]：0.2；0.3(500B及以后)
◆ 允許的電壓變動：單相AC170V~264V
◆ 允許的頻率變動：±5%以內
◆ 消耗電量：30W
【接口用電源】
◆ 電源·頻率：DC24V ±10%
◆ 電源容量[A]:0.5(包含CN8接頭信號)
【控制方式】正弦波PWM控制·電流控制方式
【容許再生電量】
◆ 伺服放大器內置再生電阻[W]：20
◆ 外接再生電阻(標準配件)[W]：-
【動態制動器】內置
【通信功能】
USB：與個人電腦等的連接(對應MR Configurator2)
RS-422：***大軸數達32軸的1：n通信
【編碼器輸入脈沖】支持ABZ相脈沖
【模擬量監視】2ch
【速度控制模式】
◆ 速度控制范圍：模擬量速度指令1:2000，內部速度指令1:5000}
◆ 模擬量速度指令輸入：DC0V~±10V/額定轉速(通過【Pr.PC12】能夠更改10V時的轉速)
◆ 速度變動率：±0.01%以下(負載變化:0%~***), 0%(電源變化±10%) ±0.2%以下(環境溫度:25±10℃)僅限擬量速度指令時
◆ 轉矩限制:通過參數設定或者外部模擬量輸入((DC0V~+10V/***大轉矩)進行設定
【轉矩控制模式】
◆ 模擬***轉矩指令輸入:DC0V~±8V/***大轉矩(輸入阻抗:10kΩ~12kΩ)
◆ 速度制限:通過參數設定或者外部模擬量輸入((DC0V~±10V/額定轉速)進行設定
【位置控制模式】
◆ ***大輸入脈沖頻率：4Mpps(差動輸入時)，200kpps(集電極開路輸入時)
◆ 定位反饋脈沖：編碼器分辨率(伺服電機梅旋轉一周的分辨率): 22位
◆ 指令脈沖倍率：電子齒輪A/B倍 A＝1~6777216，B=1~6777216, 1/10 < A/B < 4000
◆ 定位完成脈沖寬度設定：0pulse~165535pulse(指令脈沖單位)
◆ 誤差過大：±3轉
◆ 轉矩限制：通過參數設定或者外部模擬量輸入((DC0V~+10V/***大轉矩)進行設定
【全閉環控制】2線式/4線式通信方式
【設備端編碼器接口】三菱高速串行通信/ABZ相差動輸入信號
【保護功能】
◆ 過電流保護、再生過電壓保護、過載保護(電子熱繼電器)、伺服電機過熱保護、編碼器異常保護、再生異常保護、電壓不足保護、瞬時掉電保護、超速保護、誤差過大保護、磁極檢測保護、直線伺服控制異常保護
【安全功能】STO(IEC/EN 61800-5-2)
【安全性能】
◆ 第三者認證規格:ENISO 13849-1 種類3 PL d. EN 61508 SIL 2, EN 62061 SIL CL2, EN 61800-5-2 SIL2
◆ 響應性能:8ms以下(STO輸入OFF-->能源切斷)
◆ 測試脈沖輸入(STO): 測試脈沖周期:1Hz~25Hz 測試脈沖關斷時間:***大1ms
◆ 估計平均危險側故障時間(MTTFd)：100年以上
◆ 診斷范圍(DC)：中(90%~99%)
◆ 危險側故障的平均概率(PFH)：1.68*10的-10次方[1/h]
【緊湊安裝】可以
【構造(保護等級)】強冷、開放(IP20)
【重量kg】1.4
