azbil阿自倍爾 三通調節閥 AMT
概述：
AMT 型三通調節閥可用于分流和合流。調節閥配用多彈簧式薄膜執行機構，結構小，輸出力大。它可以用于鍋爐的溫度控制等場合。
標準技術參數：
型號：AMT( 合流三通調節閥 )
閥 體
型式
三通型鑄造球閥
公稱尺寸= 1, 1½, 2, 2½, 3, 4, 5, 6 英寸
額定壓力
JIS 10K, 20K, 30K
ANSI Class 150, 300
JPI Class 150, 300
連接方式
法蘭連接： FF, RF
材 料
FC200, SCPH2, SCS13A, SCS14A

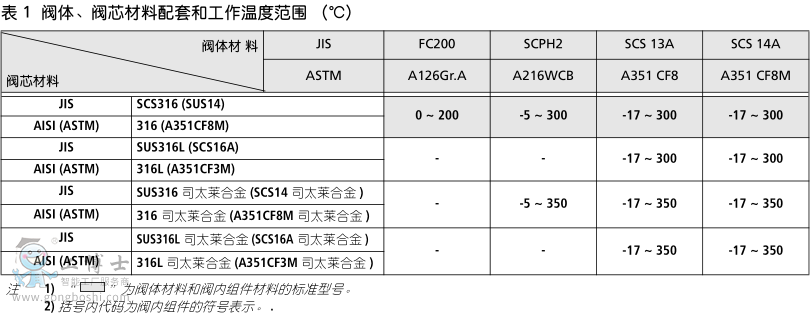

閥體、閥芯材料配套和工作溫度圍，參考表 1
上 閥 蓋
普通型 (-17 ~ +230 ℃ )
伸長型 (+230 ~ +350 ℃ )
注 工作溫度不要超過各種材料其特定的范圍。
壓蓋形式
螺栓壓緊式
填料 | 潤滑油
不用潤滑油的填料： V 型 PTFE 或者 PTFE 編織填料
使用潤滑油的填料：石墨填料
注 PTFE: 聚四氟乙烯
墊 片
型式：鋸齒型墊片
材料： S15C SUS316, SUS316 (PTFE
閥內組件
閥 芯
三通線性 V 型 （LV）
材 料
SUS316 (SCS14), SUS316L (SCS16)
SUS316 (SCS14) 堆焊司太萊合金
SUS316L (SCS16) 堆焊司太萊合金
注 1) 括號內的代碼是閥內組件的符號表示。

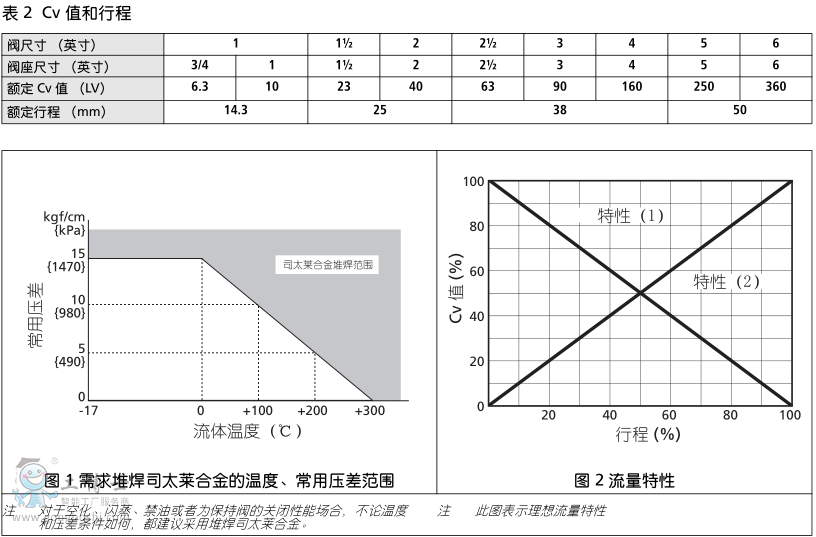

2) 對于需要堆焊司太萊合金的介質情況，請參考圖 1 。
執行機構
型 式
單作用薄膜執行機構 （HA， PSA1 型）
作 用
正作用或者反作用
膜片材料
乙丙橡膠
彈簧量程
20 - 98 kPa {0.2 - 1.0 kgf/cm ² },
80 - 240 kPa {0.8 - 2.4 kgf/cm ² }
