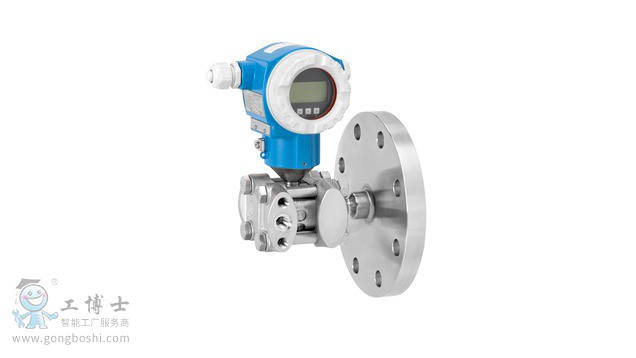

Deltabar FMD77差壓變送器采用金屬傳感器，單法蘭隔膜密封，或雙法蘭密封，低壓側帶毛細管。主要用于過程工業中液位的連續測量。內置HistoROM數據模塊，方便過程和設備參數管理。符合IEC 61508標準，滿足SIL3功能安全要求。



        高參考精度：可達±0.075%，鉑金版：±0.05%

         新型TempC膜片可以*大限度地減少環境和過程溫度變化帶來的影響

         用于流量和差壓監測，達到SIL3要求, 符合IEC 61508標準，通過TÜV SÜD認證

         差壓、靜壓和壓力的模塊化連續性測量（Deltabar S - Deltapilot S,Cerabar S)，如 可更換顯示，通用型壓力和差壓測量用電子元件



      用于液體液位、體積或質量測量

               過程連接：螺紋和法蘭

               溫度： -70 ... +400°C (-94 ... +752°F)

               測量范圍： +100mbar ... +16bar (+1.5 ... +240psi)

               精度： ±0.075%

測量原理	差壓
特點	數字式變送器，帶金屬膜片傳感器，一側帶隔膜密封系統 模塊化變送器 高長期穩定性 第二層過程安全柵 通過自診斷功能提高安全性
供電電壓	4...20mA HART 10.5...45V DC（非防爆）： Ex ia：10.5...30V DC PROFIBUS PA： 9...32 V DC（非防爆） FOUNDATION Fieldbus： 9...32 V DC（非防爆）
參考測量精度	0.075% +隔膜密封系統的影響
長期穩定性	0.05% URL/年 0.125% URL/ 5年
過程溫度	-40...400°C (-40...752°F)
環境溫度	-40...85 °C (-40...185 °F)
傳感器	100 mbar...16 bar (40 inH20...240 psi)
*小可標定量程	5 mbar (0.075 psi)
抗真空壓力	50 mbar (7.25psi)
*大量程比	100:1
*大過壓限定值	160bar (2400 psi)
過程連接	低壓側： 1/4-18NPT RC1/4" 高壓側： 法蘭（DIN、ASME、JIS）
過程膜片的材質	316L、AlloyC合金、 鉭、 金-銠、 PTFE
墊圈材質	無，焊接隔膜密封系統
填充液	硅油、 惰性油、 植物油 低溫油 高溫油
外殼材質	316L、鑄鋁
通信	4...20mA HART PROFIBUS PA FOUNDATION Fieldbus
證書和認證	ATEX、FM、CSA、CSA C/US、IEC Ex、TIIS、INMETRO、NEPSI、EAC
安全認證	SIL WHG/防溢保護
設計認證	NACE MR0175 EN10204-3.1
特點	診斷功能
