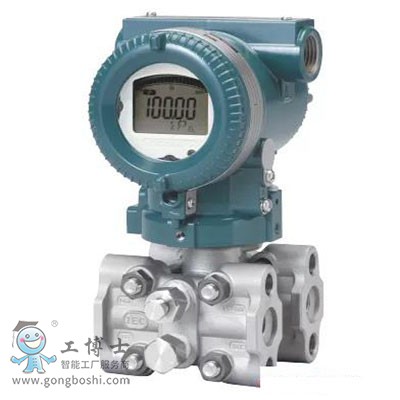

YOKOGAWA/橫河EJX110A差壓變送器的性能誤差和精度介紹

整體性能誤差 (M型膜盒)
量程比1: 1到5: 1時:士0.12%量程整體性能誤差是在管道壓力固定的情況下用以衡量變送器整體性能的指標。

整體性能誤差=士√E2+E2+E32

E1:校準量程的相關精度
E2:環境溫度每變化28"C的誤差
E3:靜壓范圍每變化6.9MPa的誤差

整體精度(M型膜盒)
量程比1:1時:士0.12%量程
量程比5:1時:土0.25%量程

整體精度是用以全面衡量變送器整體性能的指標，它覆蓋所有實際安裝工況下主要因素導致的誤差。橫河公司以此作為一種測量標準來評定變送器的性能。




總精度=土√E21E21(E,1E)21E32

E1:校調量程的參考精度
E2:每變化28°C的環境溫度影響
E3:每變化6.9Mpa的靜壓量程影響
E4:每變化6.9Mpa的靜壓零點影響
E5:過壓為25Mpa時的過壓影響

橫河EJX110A差壓變送器不僅每天的溫度變化將影響測量，產生不易察覺的誤差，而且管道壓力的波動，三閥組/五閥組的誤操作所引起的過壓、以及其它類似現象也會導致同樣的結果。而整體精度指標覆蓋了上述環境變化所造成的誤差情況，為衡量橫河川儀變送器在工廠實際工況下的運行性能提供了綜合實用的評定標準。
