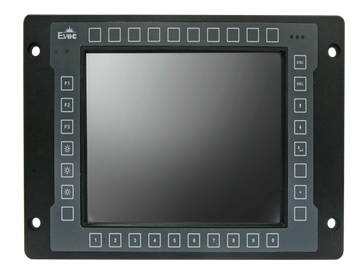

TRW-1031D 是鐵路TCMS 系統顯示整機，采用Intel@ ATOM™N2600 處理器，能應用在TX 溫度范圍為-40 ～ +70ºC 的環境內，滿足歐洲鐵路應用標準EN50155 關于電磁兼容性，沖擊和振動測試試驗的要求，是一款面向鐵路列車控制管理系統（TCMS）的硬件顯示整機。
系統配置 處理器：
板載Intel@ ATOM™ N2600 _1.6G 雙核處理器
芯片組：
Intel@ ATOM™ N2600 + NM10
內存：
板載DDR3 800MHZ 2GB 內存
顯示 顯示屏：
10.4″ (TRW-1031D)
分辨率：
800×600（10.4″）
亮度：
700cd/m2 陽光可視
I/O接口
觸摸屏：
5 線寬溫電阻屏
網口：
2 個10/100Mb 網絡（M12-D），可以升級1000Mb
串口：
2 個DB9 隔離串口：1 個RS23，1 個RS485
USB：
2 個USB2.0（M12-A ）
CF：
1 個CF 卡接口
SDC：
SDC 存儲接口
音頻：
雙聲道輸出（帶有4W 功放）
GPIO：
3 路輸入，3 路輸出（繼電器）
DI 信號電壓范圍24VDC 或110VDC（可設置）
MVB 或CAN：
2 個DB9 MVB 或CAN 口（X8 和X11，通過PC-104 卡選擇）
電源接口：
1 個電源及編碼口，使用M23 航空頭引出
鍵盤：
32 個帶背光功能面板按鍵。注：可選不帶按鍵配置
擴展總線：
1 個PC-104 （可擴展MVB、CANOpen、Profibus 擴展卡）
工作環境：
-40℃～ +70℃；5% ～ 90% 40℃（非凝結狀態）
存儲環境：
-40℃～ +70℃；5% ～ 90% 40℃（非凝結狀態）
濕度：
5% ～ 95%（非凝結狀態）
電源：
DC16V ～ 160V 或DC60-160V 輸入
外形尺寸(W×H×D)：
320mm（長）× 227mm（寬）×95mm（高）
電磁兼容性：
滿足EN50121-3-2-2006 標準要求
EMI 電磁干擾：輻射騷擾：EN55022 CLASS A 傳導騷擾：EN55022 CLASS A
EMS 電磁抗干擾：靜電抗擾度：EN61000-4-2 Level 3 脈沖群抗擾度：EN61000-4-4 Level 3
浪涌抗擾度：EN61000-4-5 Level 3 傳導抗擾度：EN61000-4-6 Level 3
輻射抗擾度：EN61000-4-3 Level 4（20v/m）
電壓變化短時中斷 EN50155-2007 S2 級10ms 中斷
可靠性：
平均無故障工作時間：MTBF ≥ 30000h 平均維修時間：MTTR ≤ 0.5h
安全性：
滿足EN50155-2007 的基本要求
防護等級：
前面板IP65，后蓋IP44
機械環境適應性：
抗振動：IEC61373-2010 中1 類B 級標準 抗沖擊：IEC61373-2010 中1 類B 級標準
電源特性：
額定輸入電壓： 110VDC（ ） 輸入電壓范圍：-30%…25% ,10ms 中斷（EN50155，S2）
整機*大功耗：20W（不含加熱）/60W（含加熱）
