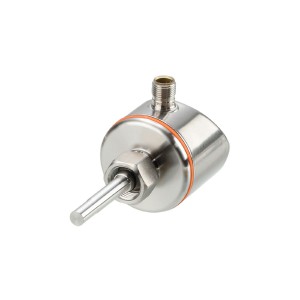

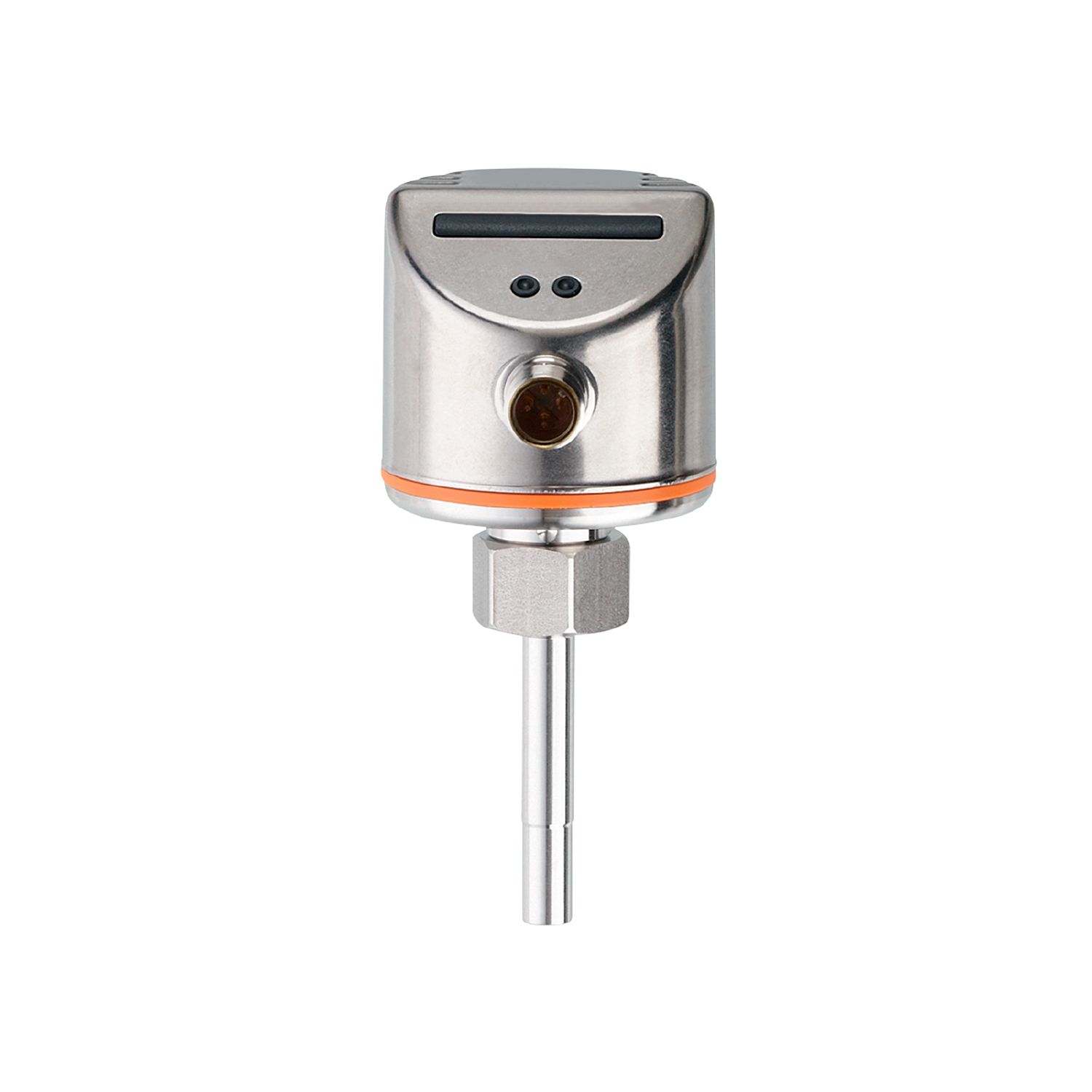

易福門流量監控器 SI5000 SID10ABBFPKG/US-100
IFM流量監控器 SI5000

對管道中液體和氣體的可靠監控
通過適配器的多樣過程連接
開關點設定方便，適合快速安裝
堅固的不銹鋼外殼，適用于嚴苛的工業環境
LED 柱狀圖指示開關點和流量
產品特征
輸入和輸出總數 數字輸出數量: 1
系統接口 螺紋連接 M18 x 1,5 內螺紋
應用
介質 液體; 氣體介質
介質溫度[°C] -25...80
抗壓強度
30 bar 3 MPa
液體
介質溫度[°C] -25...80
氣體介質
介質溫度[°C] -25...80
電氣數據
工作電壓[V] 19...36 DC
電流損耗[mA] < 60
防護等級 III
反相保護 有
開機延遲時間[s] 10
總的輸入/輸出
輸入和輸出總數 數字輸出數量: 1
輸出
輸出數量 1
輸出信號 開關信號
電氣設計 PNP
數字輸出數量 1
輸出功能 常開/常閉; (可設定參數)
開關量輸出DC電壓降***大值[V] 2.5
開關量輸出DC的持續電流負載[mA] 250
短路保護 有
短路保護類型 脈沖
過載保護 有
測量/設定范圍
探桿長度L[mm] 45
液體
設定范圍[cm/s] 3...300
***大靈敏度時的測量范圍[cm/s] 3...100
氣體介質
設定范圍[cm/s] 200...3000
***大靈敏度時的測量范圍[cm/s] 200...800
精度/偏差
重復精度[cm/s] 1...5
注意重復精度
用于水 5...100 cm/s; 25 °C
出廠設定
溫度變化率[cm/s x 1/K] 0.1; (用于水 5...100 cm/s; 10...70 °C)
介質溫度變化率***大值[K/min] 300
開關點精度[cm/s] ± 2...± 10; (用于水 5...100 cm/s; 25 °C; 出廠設定)
遲滯[cm/s] 2...5; (用于水 5...100 cm/s; 25 °C; 出廠設定)
反應時間
反應時間[s] 1...10
液體
反應時間[s] 1...10
氣體介質
反應時間[s] 1...10
軟件/編程
開關點調整 按鈕
工作條件
環境溫度[°C] -25...80
存儲溫度[°C] -25...100
外殼防護等級 IP 67
認證/測試
EMC電磁兼容
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF電磁場輻射 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 射頻場感應的傳導抗擾度 10 V
抗沖擊
DIN IEC 68-2-27 50 g (11 ms)
抗震
DIN EN 60068-2-6 20 g (55...2000 Hz)
MTTF[年] 298
機械技術數據
重量[g] 246
外殼 圓柱形的
尺寸[mm] Ø 50 / L = 113
原材料 不銹鋼(1.4404 / 316L); 不銹鋼(1.4310/301); PC; PBT-GF20; EPDM/X
材料(接液部件) 不銹鋼(1.4404 / 316L); O形環: FKM 80 Shore A
系統接口 螺紋連接 M18 x 1,5 內螺紋
探桿直徑[mm] 8.2
面板安裝長度 EL[mm] 45
顯示器/操作件
顯示
功能 10 x LED, 三色
注釋
包裝單位 1 件
電氣連接
接口 接插件: 1 x M12; 譯碼: A
