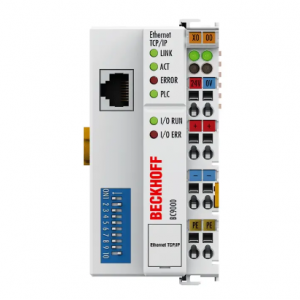

BC9000 總線端子模塊控制器是一款具有集成 PLC 功能的總線耦合器，并具有以太網現場總線接口。它是一個智能從站，可作為以太網系統中的非中央智能。一個單元由總線端子控制器、1 到 64 之間任意數量的端子以及總線末端端子組成。

總線端子控制器使用TwinCAT  2 編程系統根據 IEC 61131-3 進行編程。 BC9000的配置/編程接口用于加載PLC程序。如果使用軟件PLC TwinCAT，也可以通過以太網加載PLC程序。

在默認設置中，所連接的總線端子模塊的輸入和輸出被分配給控制器。每個總線端子模塊均可配置為直接通過現場總線與上位自動化設備交換數據。

分布式信號處理控制器

BC9000 和 BC9050 總線端子模塊控制器支持所有總線端子模塊類型的操作。就用戶而言，輸入和輸出的處理方式與其他耦合器系列的處理方式?jīng)]有任何不同。該信息可用作自動化設備過程映像中的字節數組。

模擬和多功能總線端子模塊可以使用 KS2000 配置集來適應每個特定的應用。根據類型，模擬總線端子模塊的寄存器包含溫度范圍、增益值和線性化特性。使用KS2000，可以在PC上設置所需的參數。巴士總站以故障安全方式***存儲設置。

另一種選擇是讓控制器（PLC、IPC）執行總線端子模塊的配置。 PLC 或IPC 使用功能塊(FB) 來處理啟動階段所有外圍設備的配置。如果需要，控制器可以上傳非集中生成的配置數據，以便集中管理和存儲它們。這意味著如果更換總線端子模塊，則無需再次執行設置程序�？刂破髟诮油�電源后自動進行所需的設置。
