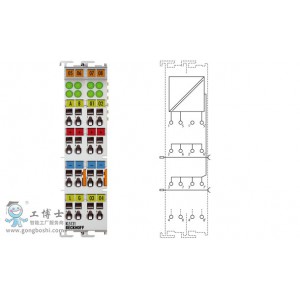

KL5121 | 帶可編程輸出的增量編碼器接口端子模塊
KL5121 用于執行線性軌跡控制。端子模塊讀取一個增量信號，這個信號可以由增量型編碼器或者脈沖發生器提供，當計數器值達到預先定義的狀態時，啟動輸出。計數器狀態以數據表格的形式由上一級自動化設備傳送到端子模塊。借助鎖存器輸入可以獲得位置數據，選通電路輸入可激活或者取消閉鎖輸入。
技術參數 KL5121 | KS5121
編碼器接口 A, B, 閉鎖, 選通電路
編碼器工作電壓 24 V DC
計數器 16 位，二進制
極限頻率 1 百萬個增量（4 倍頻）
輸出電壓 24 V
輸出電流 0.5 A
開關時間 < 100 µs
電源觸點電流消耗 0.1 A（不包括編碼器電流）
K-bus 電流消耗 30 mA
過程映像中的位寬 輸入/輸出： 2 x 16位數據, 2 x 8 位控制/狀態
工作/儲藏溫度 0…+55 °C/-25…+85 °C
抗振/抗沖擊性能 符合 EN 60068-2-6/EN 60068-2-27/29 標準
抗電磁干擾/抗電磁輻射性能 符合 EN 61000-6-2 /EN 61000-6-4 標準
防護等級/安裝位置 IP 20/可變
可插拔接線 適用于所有 KSxxxx 總線端子模塊
重量 約 60 g
