產品介紹

產品特色

· 高階軟硬件全面整合的自動化系統

· ISPSoft 編輯軟件，提供五種編程語言及圖形化界面

· 背板與背板之間的近端延伸通訊線可達100米，增加硬件規劃的彈性

· 支持模塊熱插入功能，提升維護便利性

應用領域

產業機械應用

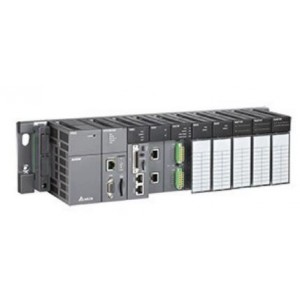

AH500的優異運動控制功能，可實現任意三軸直線補間、任意兩軸圓弧補間、及任意三軸螺旋補間與連續補間功能，透過臺達DMCNET高速通訊網絡架構，可達到1ms的指令周期內12軸同動或4組3軸同動補間功能。無論是復雜的過程控制或是精密的運動控制需求，都能透過AH500來實現，有效應用于各種產業機臺，如建材機，經編機，食品包裝機等等。

系統應用

AH500是為了各種高階自動化系統應用而設計的模塊化控制器，多樣化的模塊選擇及優異的系統架構擴充性，為各種系統應用行業提供優異解決方案；例如針對建筑空調(HVAC)以及造紙行業的遠程I/O需求，AH500主站可作為中央控制系統，將AH500的遠程I/O分散建置在HVAC系統中不同的樓層位置，或是造紙行業中不同的制程階段，提供樓宇自動化或是工廠自動化的完整解決方案。

技術規格

00001. 采用32位處理器

00002. I/O 擴展點數：
- DIO支持點數為4,352點
- AIO支持信道數為544個信道
- RIO支持能力為100,000點以上

00003. 程序容量： 384k steps (1.5MB)

00004. 數據緩存器增加為(D+L) 256k words

00005. 高速的程序處理能力：LD處理速度為0.02µs

00006. CPU模塊內建全隔離RS-232/422/485、Mini USB、Ethernet、SDHC記憶卡功能

00007. 多元化模塊選擇，包含數字I/O、模擬I/O、溫度、網絡、脈波及DMCNET與EtherCAT運動控制等模塊
