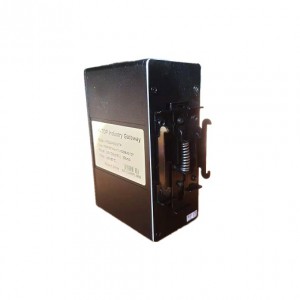

HT3S-DPM-ECS是一款PROFIBUS-DP主站功能的通訊網關。該產品主要功能是將各種PROFIBUS-DP儀表、變頻器等從站設備接入到EtherCAT網絡中。

HT3S-DPM-ECS網關連接到PROFIBUS總線中作為主站使用，連接到EtherCAT總線中作為從站使用。

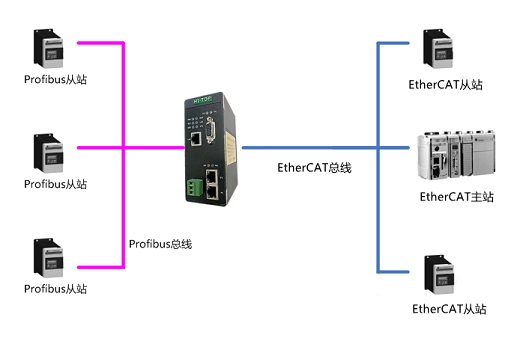

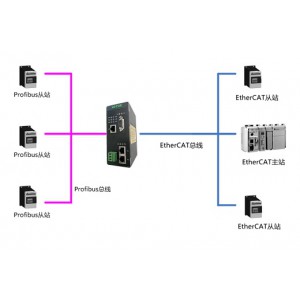

應用結構圖

技術參數

◆ PROFIBUS DP/V0 協議符合GB/T 20540-2006： 測量和控制數字數據通信工業控制系統用現場總線第3 部分：PROFINET 規范；

◆ PROFIBUS DP 作為主站，波特率達到12M；

◆ PROFIBUS-DP 作為主站，***大理論值可接 PROFIBUS-DP 從站數量 32 個，單個 PROFIBUS-DP 從站通訊數據不超過 244 個字節；每條PROFIBUS-DP總線***大可接 126 個 DP 從站，建議每 32 個 DP 從站加裝一個中繼器，以保證總線信號質量； 由于內部存儲器總?cè)萘肯拗疲�如果每個站數據量較多，則 DP 從站的數量可能受到縮減。

◆ 網關作為EtherCAT網絡的從站，可以連接倍福、歐姆龍、基恩士等廠家的PLC。

◆ 帶2個RJ45以太網接口，支持100BASE-TX，MDI/MDIX自檢測，可以組成鏈式網絡，支持環網冗余。

◆ 支持的PDO長度，inputs和outputs各為256字節。Input和output的方向是主站方向，input是主站輸入，output是主站輸出。

電氣參數

● 電源電壓：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE

● 環境溫度： 運輸和存儲：-40℃～+85℃ 工作溫度：-40℃～+75℃

● 工作相對濕度：-25～55℃， 濕度≤95%

● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）；

● 安裝方式：35mm導軌；

● 防護等級：IP20；

● 重量：約500g。
