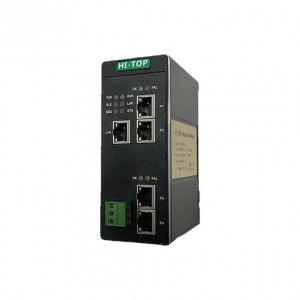

PROFINET從站轉CC-LINK IEFB 從站協議轉換器網關 HT3S-PNS-CIS

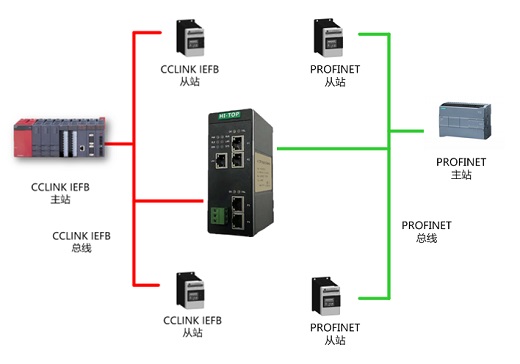

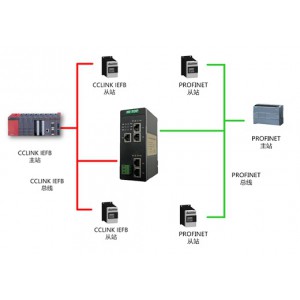

HT3S-PNS-CIS 是一款 CC-LINK IE FIELD BASIC 從站功能的通訊網關。該產品主要功能是將 PROFINET接入到 CC-LINK IE FIELD BASIC 網絡中。本網關連接到 CC-LINK IE FIELD BASIC 總線中作為從站使用，連接到 PROFINET 總線中同樣也作為從站使用。即可以實現兩個不同協議的PLC做數據交換。

技術指標

PROFINET 技術參數

● 網關作為ProfiNet網絡的Device設備（即從站），帶2個RJ45以太網接口，支持100BASE-TX，MDI/MDIX自檢測，集成以太網交換機，可以組成鏈?zhǔn)骄W(wǎng)絡，支持環網冗余。

● 適應ProfiNet V2.3協議，采用實時（RT）通訊功能，符合： GB/T 25105-2014《工業通信網絡現場總線規范類型10: PROFINET IO規范》，IEC 61158-5-10：2007，IDT。

CC-LINK IE FIELD BASIC 技術參數

● 網關作為CC-LINK IE FIELD BASIC網絡的從站，可以連接三菱的PLC。

● 通過網關的撥碼，可以設置網關占用1個站~4個站。

● 輸入輸出字節數：輸入字?jǐn)?shù)128 word、輸出字?jǐn)?shù)128 word。

● 網關占用幾個站，直接決定輸入輸出數量。

電氣參數
● 電源電壓：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE
● 環境溫度： 運輸和存儲：-40℃～+85℃ 工作溫度：-40℃～+75℃
● 工作相對濕度：-25～55℃， 濕度≤95%
● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）；
● 安裝方式：35mm導軌；
● 防護等級：IP20；
● 重量：約500g。
