Modbus RTU轉DeviceNet 協議轉換網關工業級 HT3S-DNS-MDN

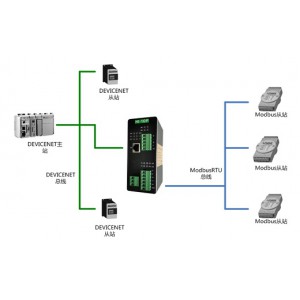

本網關實現MODBUS RTU轉DeviceNet功能，能夠?qū)崿F(xiàn)Modbus RTU接口儀表、變頻器、綜保、軟啟動器等設備接入到DeviceNet的PLC或者DeviceNet網絡系統。網關在MODBUS RTU 一側支持主站或從站，在串口一側物理接口有RS-485或RS-232兩種，支持DeviceNet從站。

技術參數

DEVICENET 技術參數

● DEVICENET接口為從站，支持poll掃描。

● 支持的波特率：125K, 250K, 500K。

● DEVICENET網絡總線供電。

● DEVICENET輸入輸出長度：各128bytes。

● DEVICENET站地址：0-63，一個網絡，包括主站在內，***多接64個節點。

MODBUS-RTU 技術參數

● 網關的 MODBUS 接口可通過撥碼選擇作為主站或從站，兩種工作方式二選一 工作。

●網關的 MODBUS 接口可通過撥碼選擇 RS485 接口或 RS232 接口，兩種接 口二選一工作。

● 網關的 MODBUS 波特率支持： 2400、4800、9600、19.2K、38.4K、57.6K、 115.2K，其它波特率可以定制。

● 網關的 MODBUS 字符格式及校驗位：8 位無校驗+1 停止位、8 位+偶校驗+1 停止位、8 位+奇校驗+1 停止位、8 位無校驗+2 停止位。

● 網關作為 MODBUS 主站，支持 01H、02H、03H、04H、05H、06H、0FH、 10H 號功能。

● 網關作為 MODBUS 從站，支持 02H、04H、0FH、10H 號功能。

● 網關作為 MODBUS 主站，***多能帶 32 個 Modbus 從站。

電氣參數

● 電源電壓：直流 24V/200mA（18V～30V 可用），功率3.5W。使用中建議接好保護地 PE

● 環境溫度： 運輸和存儲：-40℃～+85℃ , 工作溫度：-40℃～+75℃

● 工作相對濕度：-25～55℃， 濕度≤95%

● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）；

● 安裝方式：35mm導軌；

● 防護等級：IP20；

● 重量：約500g。
