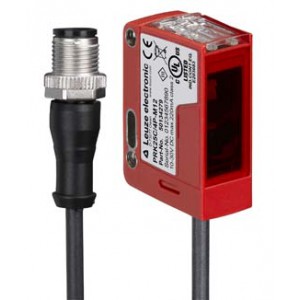

勞易測Leuze HT46C/PX-200-M12 背景抑制掃描儀 實物與圖片可能不同
基礎數據
系列 46C
工作原理 帶背景抑制的掃描原理
專門設計
專門設計 AS-界面, 通過耦合模塊連接
光學數據
黑色/白色誤差 < 10% 時***長 1200 mm
檢測距離 保證的檢測范圍
檢測距離, 白色 90% 0.005 ... 3 m
檢測距離, 灰色 18% 0.02 m
檢測距離, 黑色 6% 0.05 ... 1.5 m
檢測范圍極限 典型檢測范圍
檢測范圍極限 0.005 ... 3 m
調整范圍 120 ... 3,000 mm
射線走向 聚焦
光源 LED, 紅色
波長 630 nm
LED 組 自由組（根據 EN 62471）
光斑幾何形狀類型 矩形
焦點 固定
電氣數據
保護電路 反極性保護
暫態保護
短路保護
性能數據
供電電壓 UB 10 ... 30 V, DC, 包括剩余波紋度
剩余波紋度 0 ... 15 %, 來自UB
開路電流 0 ... 30 mA
輸出
數字開關量輸出數 1 個
開關量輸出1
開關元件 晶體管, PNP
開關原理 暗通
時序
開關頻率 250 Hz
響應時間 2 ms
延時 300 ms
連接
連接1
功能 供電電源
信號輸出
類型 帶接頭電纜
電纜長度 200 mm
護套材料 PUR
電纜顏色 黑色
核心截面 0.2 mm²
螺紋規格 M12
類型 插頭
材料 塑料
引腳數 4 個引腳
編碼 A-編碼
機械參數
尺寸（寬 x 高 x 長） 20.5 mm x 76.3 mm x 44 mm
外殼材料 塑料
塑料外殼 PC-PBT
鏡頭蓋材料 塑料(PMMA)
凈重 65 g
外殼顏色 紅色
緊固類型 通孔安裝
通過可選安裝設備
材料兼容性 ECOLAB
操作和顯示
顯示類型 LED
操作控制 多匝旋鈕
操作控制功能 掃描范圍調整
環境數據
環境溫度，工作 -40 ... 60 °C
環境溫度，儲藏 -40 ... 70 °C
