技術數據

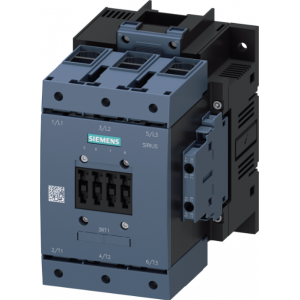

		功率接觸器，AC-3e/AC-3 115 A，55 kW / 400 V， AC(50-60 Hz) / DC Uc：220-240 V 3 極， 輔助觸頭 2 NO + 2 NC 驅動：傳統 主電路：箱型端子 控制電路和輔助電路： 螺栓型端子
產品品牌名稱		SIRIUS
產品名稱		功率接觸器
產品類型名稱		3RT1
綜合技術數據
接觸器的結構尺寸		S6
產品擴展
● 用于通訊的功能模塊		否
● 輔助開關		是
損耗功率 [W] 電流測定值時
● AC 時 在熱運行狀態中		21 W
● AC 時 在熱運行狀態中 每個電極		7 W
● 無負載電流份額 典型		5.2 W
絕緣電壓
● 主電路的 污染度 3 時 測定值		1 000 V
● 輔助電路 污染度 3 時 測定值		500 V
抗沖擊電壓能力
● 主電路的 測定值		8 kV
● 輔助電路 測定值		6 kV
針對安全隔離的***大允許電壓 在線圈和主觸點之間 符合 EN 60947-1		690 V
耐沖擊性 方波沖擊時
● AC 時		8,5g / 5 ms, 4,2g / 10 ms
● DC 時		8,5g / 5 ms, 4,2g / 10 ms
耐沖擊性 正弦沖擊時
● AC 時		13,4g / 5 ms, 6,5g / 10 ms
● DC 時		13,4g / 5 ms, 6,5g / 10 ms
機械式使用壽命（轉換周期）
● 接觸器的 典型		10 000 000
● 帶有電子調適輔助開關塊的接觸器的 典型		5 000 000
● 帶有輔助開關塊的接觸器的 典型		10 000 000
參考標示 符合 IEC 81346-2:2009		Q
RoHS 指令（日期）		05/01/2012
環境條件
安裝高度 高度超出水平面以上 ***大值		2 000 m
環境溫度
● 運行期間		-25 ... +60 °C
● 存放期間		-55 ... +80 °C
相對空氣濕度 ***小值		10 %
相對空氣濕度 55 ℃ 時 根據 IEC 60068-2-30 ***大值		95 %
主電路
極數 用于主電路		3
常開觸點數量 用于主觸點		3
工作電壓
● AC-3 時 測定值 ***大值		1 000 V
● AC-3e 時 測定值 ***大值		1 000 V
工作電流
● AC-1 時 400 V 時 環境溫度 40 °C 時 測定值		160 A
● AC-1 時
— ***高 690 V 環境溫度 40 °C 時 測定值		160 A
— ***高 690 V 環境溫度 60 °C 時 測定值		140 A
— 1000 V 以下 環境溫度 40 °C 時 測定值		80 A
— 1000 V 以下 環境溫度 60 °C 時 測定值		80 A
● AC-3 時
— 400 V 時 測定值		115 A
— 500 V 時 測定值		115 A
— 690 V 時 測定值		115 A
— 1000 V 時 測定值		53 A
● AC-3e 時
— 400 V 時 測定值		115 A
— 500 V 時 測定值		115 A
— 690 V 時 測定值		115 A
— 1000 V 時 測定值		53 A
● AC-4 400 V 時 測定值		97 A
● AC-5 A 時 ***高 690 V 測定值		140 A
● AC-5b 時 ***高 400 V 測定值		95 A
● AC-6a 時
— 至 230 V 電流峰值 n=20 時 測定值		115 A
— ***高 400 V 電流峰值 n=20 時 測定值		115 A
— ***高 500 V 電流峰值 n=20 時 測定值		115 A
— ***高 690 V 電流峰值 n=20 時 測定值		115 A
— 1000 V 以下 電流峰值 n=20 時 測定值		53 A
● AC-6a 時
— 至 230 V 電流峰值 n=30 時 測定值		98 A
— ***高 400 V 電流峰值 n=30 時 測定值		98 A
— ***高 500 V 電流峰值 n=30 時 測定值		98 A
— ***高 690 V 電流峰值 n=30 時 測定值		98 A
— 1000 V 以下 電流峰值 n=30 時 測定值		53 A
