觸點模塊帶 1 個開關元件， 1S，螺栓型端子連接，用于底部固定安裝， ***小訂貨量 5 或多倍的

產品品牌名稱

SIRIUS ACT

產品名稱

接觸模塊

產品類型名稱

3SU1

開關元件/ 燈座

插座規格

其它

綜合技術數據

產品功能強行開啟

否

絕緣電壓測定值

500 V

污染程度

3

電壓類型

● 工作電壓

AC/DC

● 輸入電壓

AC/DC

抗沖擊電壓能力測定值

6 kV

防護等級 IP

● 外殼的

IP40

● 連接端子

IP20

耐沖擊性

● 符合 IEC 60068-2-27

正弦半波15g/11ms

● 對于軌道應用按照DIN EN 61373

類別1, 級別B

抗震強度

● 符合 IEC 60068-2-6

10 ... 500 Hz： 5g

● 對于軌道應用按照DIN EN 61373

類別1, 級別B

開關頻率 ***大值

3 600 1/h

機械式使用壽命（轉換周期）典型

10 000 000

電氣使用壽命（操作循環）典型

10 000 000

熱電流

10 A

參考標示符合 IEC 81346-2:2009

S

持續電流電路保護開關C特性的

10 A

RoHS 指令（日期）

10/01/2014

工作電壓

● AC 時

— 50 Hz 時測定值

5 ... 500 V

— 60 Hz 時測定值

5 ... 500 V

● DC 時測定值

5 ... 500 V

電力電子學

接觸可靠性

每 1 億次開關轉換出現一次錯誤情況 (17 V, 5 mA)，每1000萬次開關轉換出現一次錯誤情況 (5 V, 1 mA)

輔助電路

觸點規格輔助觸頭的

銀合金

常閉觸點數量用于輔助觸點

●

0

● 滯后轉換的

0

常開觸點數量用于輔助觸點

●

1

● 超前轉換的

0

工作電流 AC-12 時

● 24 V 時測定值

10 A

● 48 V 時測定值

10 A

● 110 V時測定值

10 A

● 230 V時測定值

8 A

● 400 V 時測定值

8 A

工作電流 AC-15 時

● 24 V 時測定值

6 A

● 48 V 時測定值

6 A

● 110 V時測定值

6 A

● 230 V時測定值

6 A

● 400 V 時測定值

3 A

● 500 V 時測定值

1.4 A

工作電流 DC-12 時

● 24 V 時測定值

10 A

● 48 V 時測定值

5 A

● 110 V時測定值

2.5 A

● 230 V時測定值

1 A

● 400 V 時測定值

0.3 A

● 500 V 時測定值

0.3 A

工作電流 DC-13 時

● 24 V 時測定值

3 A

● 48 V 時測定值

1.5 A

● 110 V時測定值

0.7 A

● 230 V時測定值

0.3 A

● 400 V 時測定值

0.1 A

● 500 V 時測定值

0.1 A

接口/ 接線端子

電氣連接規格

螺栓連接

可連接的導線截面類型

● 單芯線的帶有電纜末端加工

2x (0.5 ... 0.75 mm²)

● 單芯線的無電纜末端加工

2x (1.0 ... 1.5 mm²)

● 細芯線的帶有電纜末端加工

2x (0.5 ... 1.5 mm²)

● 細芯線的無電纜末端加工

2x (1,0 ... 1,5 mm²)

● 在 AWG 導線處

2x (18 ... 14)

擰緊扭矩螺栓連接時

0.8 ... 0.9 N·m

環境條件

環境溫度

● 運行期間

-25 ... +70 °C

● 存放期間

-40 ... +80 °C

氣候級運行期間符合 IEC 60721

3M6、3S2、3B2、3C3（無鹽霧）、3K6（相對空氣濕度為 10 ...95%時，運行中不允許有凝露）

Environmental footprint

環保產品聲明(EPD)

是

全球變暖潛能值 [CO2 當量] 總計

0.787 kg

全球變暖潛能值 [CO2 當量] 制造期間

0.566 kg

全球變暖潛能值 [CO2 當量] 運行期間

0.235 kg

全球變暖潛能值 [CO2 當量] 使用壽命終止后

-0.015 kg

裝入/固定/外廓尺寸

● 緊固類型

地面固定

● 緊固類型模塊和附件

地面固定

高度

33.2 mm

寬度

9.8 mm

深度

27.7 mm

對于一體化集成的適宜性

● 塑料外殼

是

● 金屬外殼

是

麻豆精产国品,国产精品18久久久,av天堂亚洲国产av,一本色综合亚洲精品蜜桃冫

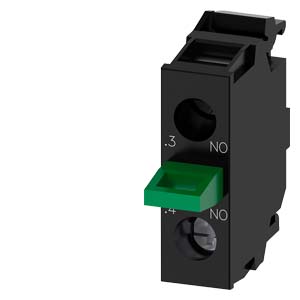

西門子-控制元件 3SU1400-2AA10-1BA0 觸點模塊帶 1 個開關元件
