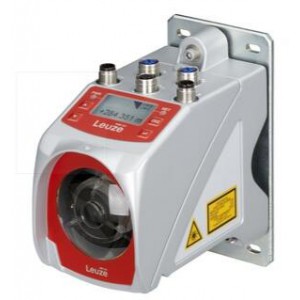

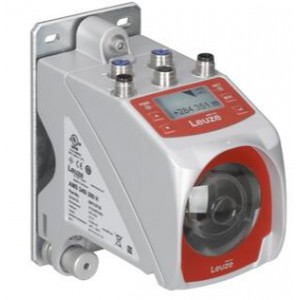

AMS 348i 300 H SSI



勞易測  光學測距傳感器

• 系列: AMS 300i
• ***大測量范圍: 200 ... 300,000 mm
• 接口: SSI, PROFINET





系列	AMS 300i
應用	定位堆垛機 定位小推車和平移車 定位電鍍?cè)O(shè)備 起重機 / 龍門吊的碰撞保護
訂貨說明	必須單獨訂購反光膜

 專門設計

專門設計

加熱器

 光學數據

光源	激光, 紅色
激光等級	2, IEC/EN 60825-1:2014
光斑直徑 [針對傳感器距離]	225 mm [300,000 mm]

 測量數據

測量值計算時間	8 ms
測量范圍	200 ... 300,000 mm
分辨率	0.001 ... 10 mm
精度	5 mm
再現性(3σ)	3 mm
測量值輸出	1.7 ms
***大橫移速度	10 m/s

 電氣數據

 性能數據

供電電壓 UB

18 ... 30 V, DC

 接口

類型	PROFINET, SSI

 Profinet

性能等級	B
協議	PROFINET RT
開關功能性	內置
傳輸速度	100 Mbit/s

 SSI

時鐘頻率

80 ... 800 kHz

 連接

 連接1

類型	接頭
設備上名稱	總線輸入
螺紋規格	M12
材料	金屬
引腳數	4 個引腳

 連接2

功能	總線輸出 數據接口
類型	接頭
設備上名稱	總線輸出
螺紋規格	M12
類型	插座
引腳數	4 個引腳
編碼	D-編碼

 連接3

功能	PWR/輸入/輸出軟件 供電電源
類型	接頭
設備上名稱	電源
螺紋規格	M12
類型	插頭
引腳數	5 個引腳
編碼	A-編碼

 連接4

功能	維護接口
類型	接頭
設備上名稱	售后服務
螺紋規格	M12
類型	插座
引腳數	5 個引腳
編碼	A-編碼

 連接5

功能	SSI 數據接口
類型	接頭
設備上名稱	SSI
螺紋規格	M12
類型	插頭
引腳數	5 個引腳
編碼	B-編碼

 機械參數

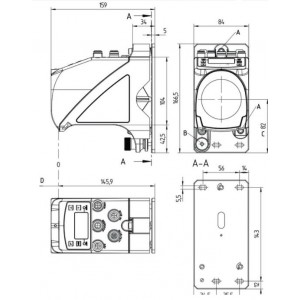

尺寸（寬 x 高 x 長）	84 mm x 166.5 mm x 159 mm
外殼材料	金屬
金屬外殼	壓鑄鋅/鋁
鏡頭蓋材料	玻璃
凈重	2,450 g

 操作和顯示

操作控制

小鍵盤

 環境數據

環境溫度，工作	-30 ... 50 °C
環境溫度，儲藏	-30 ... 70 °C
相對空氣濕度（無冷凝）	90 %

 認證

防護等級	IP 65
安全等級	III
認證	c UL US

 分類

稅率編號	90318020
ECLASS 5.1.4	27270801
ECLASS 8.0	27270801
ECLASS 9.0	27270801
ECLASS 10.0	27270801
ECLASS 11.0	27270801
ECLASS 12.0	27270916
ECLASS 13.0	27270916
ECLASS 14.0	27270916
ETIM 5.0	EC001825
ETIM 6.0	EC001825
ETIM 7.0	EC001825
ETIM 8.0	EC001825
ETIM 9.0	EC001825
