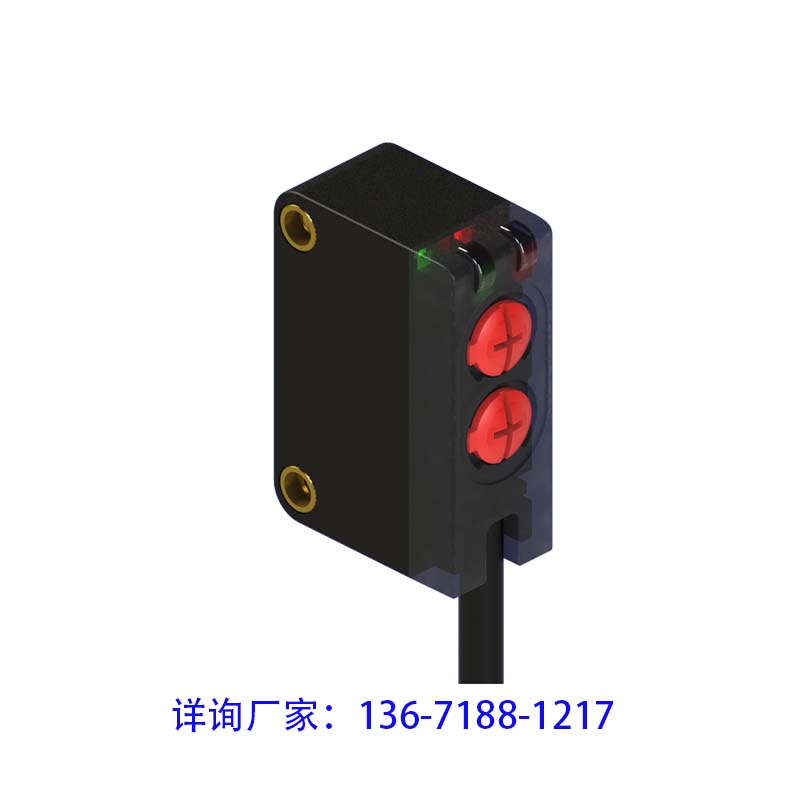

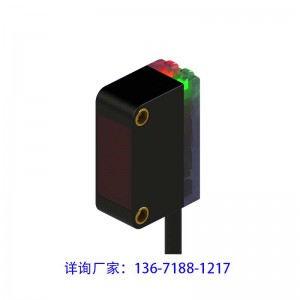

雙按鍵自調型背景抑制光電E3ZT-BGS
背景抑制型，靈敏度可調，Light on/Dark on 可切換，雙指示燈（動作/穩定指示）。 電源反接保護、輸出逆接保護、輸出過載保護。默認NPN。
1、限定距離型，不受背景顏色影響
2、檢測距離可調，亮動、暗動可切換
3、雙指示燈（動作/穩定指示）
4、采用專用IC設計，放大器內置型
5、延時啟動功能，防止上電誤觸發
6、電源反接保護、輸出逆接保護、輸出過載保護
| 型號 |
NPN |
E3ZT-BGS300NST |
| PNP |
E3ZT-BGS300PST |
| 動作模式 |
亮動、暗動按鍵切換 |
| 檢測方式 |
限定距離、背景抑制型 |
| 檢測距離 |
40~300mm |
| 檢測物體 |
200mm*200mm白紙 |
| 距離調節 |
按鍵調節 |
| 黑白誤差 |
設定距離10%以下 |
| 盲區 |
30mm |
| 光源 |
紅外、紅光可選 |
| 電源電壓 |
10~24VDC（電壓波動（P-P）10%以下） |
| 消耗電流 |
25mA（不包括負載） |
| 負載電流 |
100mA以下 |
| 指示燈 |
動作指示燈（紅色），穩定指示燈（綠色） |
| 回路保護 |
電源反接保護、輸出短路保護、輸出反接保護 |
| 響應時間 |
5ms |
| 環境照度 |
太陽光：10,000lx以下，白熾燈：3,000lx以下 |
| 環境溫度 |
動作時：-25~+55℃，保存時：-25~+65℃（不結冰、不結露） |
| 環境濕度 |
動作時：35~85%RH，保存時：35~95%RH（不結露） |
| 防護等級 |
IEC IP65 |
| 連接方式 |
導線引出式 |
| 線色定義 |
棕：電源，藍：地，黑：輸出
|
| 材質 |
外殼：PBT，透鏡：PMMA |
| 重量 |
約50g |
投光光束特性：
上圖為E3ZT-BGS200對不同顏色物體的觸發距離圖，各個顏色的檢測距離是當傳感器在使用白色時設定為100mm/200mm長時所測得的。
上圖為E3ZT-BGS300對不同顏色物體的觸發距離圖，各個顏色的檢測距離是當傳感器在使用白色時設定為100mm/200mm/400mm長時所測得的。
