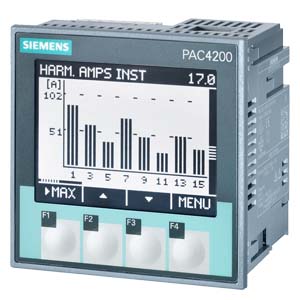

SENTRON，測量儀，7KM PAC4200，LCD，L-L：690 V，L-N： 400 V，5 A，三相，Modbus TCP，可選 Modbus RTU / PROFINET / PROFIBUS / 數字輸入端/數字輸出端， 視在- / 有效- / 無功電能 / cos phi，諧波: 2- 64.,THD，等級 0.2 根據 IEC61557-12 或等級 0.2S 根據 IEC62053-22, 寬電壓范圍的電源，AC/DC， 螺栓型端子連接 |
| 版本 |
| 產品品牌名稱 |
SENTRON |
| 產品名稱 |
電能質量測量儀 |
| 產品的規格 |
緊湊型 |
| 產品類型名稱 |
7KM PAC4200 |
| 測量 |
| 測量方法 |
|
| ● 用于電壓測量 |
TRMS |
| ● 用于電流測量 |
TRMS |
| 測量值采集方式 |
無縫的，連續的 |
| 電壓波形 |
正弦或失真 |
| 可測量的網電頻率 |
|
| ● 初始值 |
45 Hz |
| ● 終值 |
65 Hz |
| 用于測量值采集的運行方式 自動的網電頻率記錄 |
是 |
| 用于測量值采集的運行方式 |
|
| ● 固定在50 Hz |
否 |
| ● 固定在60 Hz |
否 |
| 電源電壓 |
| 電源結構形式 |
寬電壓范圍電源 |
| 電壓類型 電源電壓 |
AC/DC |
| 供電電壓 AC 時 |
95 ... 240 V |
| 供電電壓 DC 時 |
110 ... 340 V |
| 防護等級 |
| 防護等級 IP 正面的 |
IP65 |
| 設備保護等級 處于安裝時的狀態 |
II |
| 適應性 |
| 使用的適宜性 |
安裝在封閉空間內位置固定的配電盤上 |
| 產品功能 |
| 產品功能 |
|
| ● 電壓測量 |
是 |
| ● 電流測量 |
是 |
| ● 有效功率測量 |
是 |
| ● 無功功率測量 |
是 |
| ● 頻率測量 |
是 |
| 顯示和操作 |
| 顯示器規格 |
LCD |
| 高度 顯示屏的 |
54 mm |
| 寬度 顯示屏的 |
72 mm |
| 顏色 顯示器背景 |
白色 |
| 屏幕背景光亮度可調節 |
是 |
| 屏幕背景光亮度可通過時間控制調低 |
是 |
| 屏幕對比度可調節 |
是 |
| 語言 在顯示器的顯示上 支持 |
de, en, fr, spa, ita, por, tur, rus, chi, pol |
| 按鍵數 |
4 |
| 通訊 |
| 傳輸率 ***小值 |
10 000 kbit/s |
| 傳輸率 ***大值 |
100 000 kbit/s |
| 接口數量 按照快速以太網 |
1 |
| 電氣連接規格 快速以太網接口 |
RJ45 (8P8C) |
| 協議 在以太網接口處 支持 |
MODBUS TCP |
| 傳輸率 1 工業以太網 |
10 Mbit/s |
| 傳輸率 2 工業以太網 |
100 Mbit/s |
| 故障限制 |
| 參考條件 對于測量***度的 |
符合 IEC61557-12 |
| 用于相對總的測量不確定性的公式 |
|
| ● 對于測量值電壓 |
+/- 0.2 % |
| ● 對于測量值電流 |
+/- 0.2 % |
| ● 對于測量值功率因數 |
+/- 2 % |
| ● 在有效功測量值 |
等級 0.2 符合 IEC61557-12 標準或等級 0.2S 符合 IEC62053-22 標準 |
| ● 對于無效功測量值 |
等級 2 符合 IEC61557-12 或 IEC62053-23 標準 |
| ● 對于測量值THD |
+/- 2 % |
| 輸入/輸出 |
| 數字輸入端數量 |
2 |
| 電氣連接規格 在數字輸入端 |
螺栓連接 |
| 數碼式輸入端的運行條件 外部電源 |
是 |
| 輸入電壓 在數字輸入端 DC 時 ***大值 |
30 V |
| 數字輸出端數量 |
2 |
| 操作輸出端規格 |
電子設備 |
| 數碼輸出端的結構形式 |
換檔功能或脈沖輸出功能 |
| 工作電壓 作為輸出電壓 DC 時 許可***大值 |
30 V |
| 電氣連接規格 在數字輸出端 |
螺栓連接 |
| 輸出電流 在數字輸出端 |
|
| ● 信號 <0> 時 ***大值 |
0.2 mA |
| ● 信號 <1> 時 ***大值 |
27 mA |
| ● DC 時 時間限定在100 ms ***大值 |
300 mA |
| 內部電阻 在數字輸出端 |
55 |
| 標準 對于脈沖調整的 |
信號反應按照IEC62053-31 |
| 脈沖持續時間 |
|
| ● 初始值 |
30 ms |
| ● 終值 |
500 ms |
| 可調節的時間標度線 ***小值 |
10 ms |
| 接通頻率 在數字輸出端 ***大值 |
20 Hz |
| 輸出的特性 短路保護 |
是 |
| 測量類別 用于數碼信號 |
CATI |
| 測量輸入 |
| 可測量的網電電壓 在 (PE)N 和 L 之間 AC 時 ***大額定值 |
400 V |
| 可測量的網電電壓 在 (PE)N 和 L 之間 AC 時 |
|
| ● ***小值 |
11.5 V |
| ● ***大值 |
480 V |
| 可測量的網電電壓 外導體之間的 AC 時 ***大額定值 |
690 V |
| 可測量的網電電壓 外導體之間的 AC 時 |
|
| ● ***小值 |
20 V |
| ● ***大值 |
828 V |
| 電壓的測量區擴展 帶有外部的電壓互感器 |
是 |
| 內阻 外導體和中性線 在電壓測量時 |
1.05 M |
| 測量類別 用于電壓測量 |
CAT III |
| 可測量的電流 |
|
| ● 1 AC 時 額定值 |
1 A |
| ● 2 AC 時 額定值 |
5 A |
| 相對的可測量電流 AC 時 |
|
| ● ***小值 |
1 % |
| ● ***大值 |
120 % |
| 電流的測量區擴展 帶有外部的電流互感器 |
是 |
| 零點遏制 在電流測量時 |
0 ... 10 % |
| 視在功率消耗 在電流測量時 |
|
| ● 對于測量范圍1 A 每個相位 |
4 mVA |
| ● 對于測量范圍5 A 每個相位 |
0.115 VA |
| 測量類別 用于電流測量 |
CATIII |
| 連接 |
| 可連接的導線截面類型 |
|
| ● 在電壓的測量輸入端 單芯線的 |
1x (0.5 ... 4 mm²)、2x (0.5 ... 2,5 mm²) |
| ● 在電壓的測量輸入端 細芯線的 帶有電纜末端加工 |
1x (0.5 ... 2.5 mm²)、2x (0.5 ... 1.5 mm²) |
| ● 在電壓的測量輸入端 在 AWG 導線處 單芯線的 |
2x20至14 |
| ● 在電流的測量輸入端 單芯線的 |
1x (0.5 - 4 mm²)，2x (0.5 - 2.5 mm²) |
| ● 在電流的測量輸入端 細芯線的 帶有電纜末端加工 |
1x (0.5 - 2.5 mm²)，2x (0.5 - 1.5 mm²) |
| ● 在電流的測量輸入端 在 AWG 導線處 單芯線的 |
2x20至14 |
| 電氣連接規格 |
|
| ● 在電壓的測量輸入端 |
螺栓連接 |
| ● 在電流的測量輸入端 |
螺栓連接 |
| 機械設計 |
| 緊固類型 DIN 導軌安裝 |
否 |
| 多功能測量器的結構尺寸 |
96的 |
| 高度 |
96 mm |
| 寬度 |
96 mm |
| 深度 |
82 mm |
| 安裝深度 |
77 mm |
| 凈重 |
543 g |
| 裝入位置 |
垂直的 |
| 環境條件 |
| 環境溫度 運行期間 |
|
| ● ***小值 |
-10 °C |
| ● ***大值 |
55 °C |
| 環境溫度 存放期間 |
|
| ● ***小值 |
-25 °C |
| ● ***大值 |
70 °C |
| 相對空氣濕度 25 °C 時 無冷凝 運行期間 ***大值 |
95 % |
| 安裝高度 高度超出水平面以上 ***大值 |
2 000 m |
| 污染程度 |
2 |
| 證書 |
| 資格證明 作為EG合格證明 |
IEC 61010-1:2001(第二版)和1，EN61010-1:2001(第二版)和DINEN61010-1:2002帶有"修正 1" |
| 參考標示 符合 DIN EN 61346-2 |
P |
