6ES7590-0BH00-0AA0
(EAN: 4047618115920 / UPC: 195125074460)

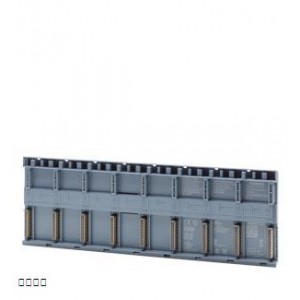

SIMATIC S7-1500 act. backplane / 8 slot
 |
SIMATIC S7-1500 / ET 200MP 有源背板總線 8 個插槽用于插接 S7-1500 外設模塊 用于熱插拔 用于 ET 200MP 帶 IM 155-5 PN HF（固件版本自 V4.4.1 起）； S7-1500 安裝導軌和 插槽蓋請 單獨訂貨 |
| 一般信息 |
| 產品類型標志 |
有源底板 ST 1+8 插槽 |
| 硬件功能狀態 |
FS01 以上版本 |
| 固件版本 |
V1.0.0 |
| ● 可更新固件 |
是 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| ● 時鐘同步模式 |
是 |
| ● 按優先級啟動 |
是 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V16 |
| ● STEP 7 可組態/ 已集成，自版本 |
V5.6 以上版本 |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
V2.35 / - |
| 功率 |
| 來自背板總線的功率輸出 |
2 W |
| 功率損失 |
| 功率損失，典型值 |
2 W |
| 硬件擴展 |
| 插槽 |
| ● 光柵尺寸 |
35 mm; 可使用 25 mm 寬的模塊 |
| ● 插槽數量 |
9 |
| — 其中用于 CPU 的***大值 |
0 |
| — 其中用于 IM 的***大值 |
1 |
| — 其中用于 PS 的***大值 |
2; 每個變電站***多 2 個 PROFIsafe |
| — 其中用于 IO / CM / CP / TM 的***大值 |
8 |
| — 其中用于 F-IO 的***大值 |
8 |
| ● 單幅插槽數量，***大值 |
8 |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
-30 °C |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
-30 °C |
| ● 垂直安裝，***大值 |
40 °C |
| 運輸/儲存時的環境溫度 |
| ● ***小值 |
-40 °C |
| ● ***大值 |
70 °C |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
5 000 m; 安裝高度 > 2000 m 時受限，參見手冊 |
| 尺寸 |
| 寬度 |
294 mm |
| 高度 |
99 mm |
| 深度 |
14 mm |
| 重量 |
| 重量，約 |
245 g |
