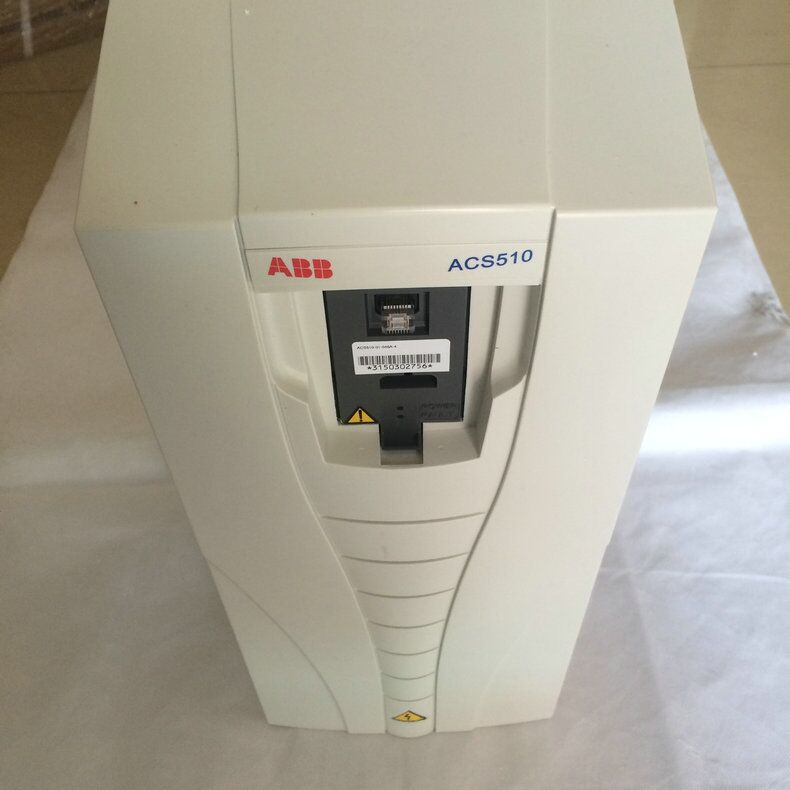

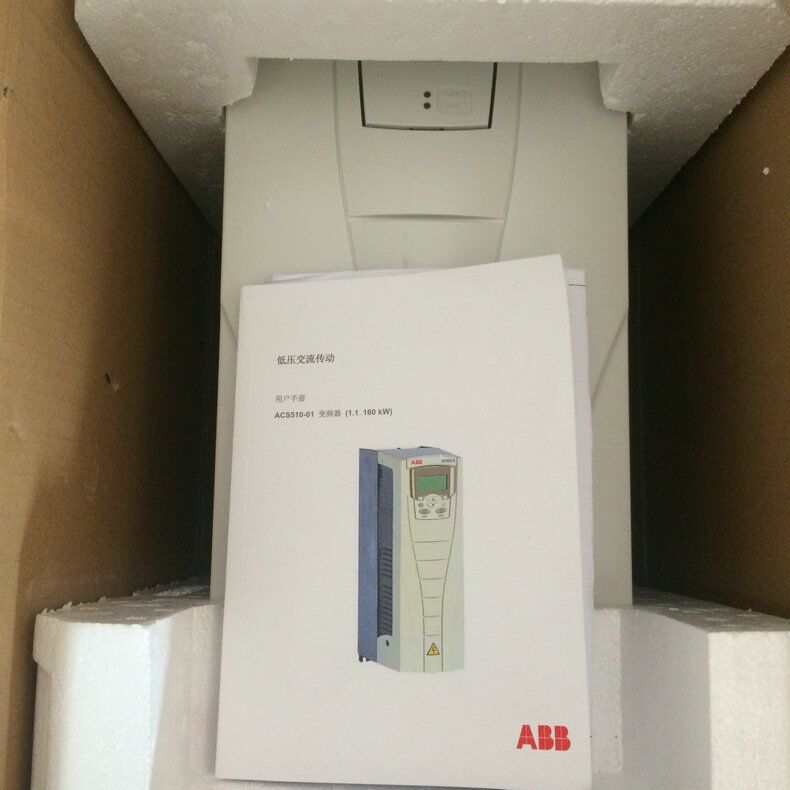

ABB變頻器ACS510系列產品詳情；
（1）  壁掛式單元 ;功率范圍: 1.1千瓦至160千瓦
（2）  電源電壓: 三項, 380伏至480伏 +10% /-15%
（3） ACS510是ABB又一款杰出的低壓交流傳動產品。它可以簡單的購買，安裝，配置和使用，可節省相當多的時間。ACS510標準傳動應用于廣泛的工業領域，適用各類型負載；還針對風機、水泵應用做了特別的優化，典型的應用包括恒壓供水，冷卻風機，地鐵和隧道通風機等等。

ABB變頻器ACS510系列型號

（1）輸入電壓:三相AC380V~480V（頻率：50/60Hz；價格不含控制盤；防護等級IP21)

產品代號　 　產品型號   電機額定功率 額定輸出電流  規格

3ABD00015741-D ACS510-01-03A3-4 1.1   3.3                  R1

3ABD00015742-D ACS510-01-04A1-4 1.5   4.1

3ABD00015743-D ACS510-01-05 A6-4 2.2   5.6

3ABD00015744-D ACS510-01-07A2-4 3      7.2

3ABD00015745-D ACS510-01-09A4-4 4      9.4

3ABD00015746-D ACS510-01-012A-4 5.5   11.9

3ABD00015747-D ACS510-01-017A-4 7.5   17              R2

3ABD00015748-D ACS510-01-025 A-4 11    25

3ABD00015749-D ACS510-01-031A-4 15    31             R3

3ABD00015750-D ACS510-01-038A-4 18.5 38

3ABD00021615-D ACS510-01-046A-4 22   46

3ABD00015752-D ACS510-01-060A-4 30   60              R4

3ABD00015753-D ACS510-01-072A-4 37   72

3ABD00021616-D ACS510-01-088A-4 45   88

3ABD00019055-D ACS510-01-125 A-4 55   125       R5

3ABD00015756-D ACS510-01-157A-4 75   157        R6

3ABD00015757-D ACS510-01-180A-4 90   180

3ABD00015758-D ACS510-01-195 A-4 110   205

3ABD00022031-D ACS510-01-246A-4 132   245

3ABD00027039-D ACS510-01-290A-4 160   290


（2）輸入電壓:三相AC380V~480V（頻率：50/60Hz；價格不含控制盤；防護等級IP54)



產品代號        產品型號      電機額定功率 額定輸出電流       　規格

3ABD00015750-D ACS510-01-03A3-4+B055 1.1        3.3     R1

3ABD00015760-D ACS510-01-04A1-4+B055 1.5    4.1

3ABD00015761-D ACS510-01-05 A6-4+B055 2.2    5.6

3ABD00015762-D ACS510-01-07A2-4+B055 3    7.2

3ABD00015763-D ACS510-01-09A4-4+B055 4    9.4

3ABD00015764-D ACS510-01-012A-4+B055 5.5    11.9

3ABD00015765-D ACS510-01-017A-4+B055 7.5    17     R2

3ABD00015766-D ACS510-01-025 A-4+B055 11    25

3ABD00015767-D ACS510-01-031A-4+B055 15    31     R3

3ABD00015768-D ACS510-01-038A-4+B055 18.5    38

3ABD00021617-D ACS510-01-046A-4+B055 22    46

3ABD00015770-D ACS510-01-060A-4+B055 30    60     R4

3ABD00015771-D ACS510-01-072A-4+B055 37    72

3ABD00021618-D ACS510-01-088A-4+B055 45    88

3ABD00019056-D ACS510-01-125 A-4+B055 55    125     R5

3ABD00015774-D ACS510-01-157A-4+B055 75    157     R6

3ABD00015775-D ACS510-01-180A-4+B055 90    180

3ABD00015776-D ACS510-01-195 A-4+B055 110    205

3ABD00022032-D ACS510-01-246A-4+B055 132    245

3ABD00027042-D ACS510-01-290A-4+B055 160    290



ABB變頻器ACS510可選項；

產品代號  可選項名稱 產品型號

3ABD64739000  基本控制盤 Basic Control Panel  ACS-CP-C

3ABD68232902  高級中文控制盤 Assistant Control Panel for Asia ACS-CP-D

3ABD68294673  螺釘式控制盤安裝組件；含一根3米長電纜,一個密封墊,固定螺釘和安裝模板 ACS/H-CP-EXT

3ABD0000013086  控制盤安裝套件；含一根3米長電纜，可插拔面板的安裝支架 OPMP-01

3ABD00014656  托架式控制盤安裝組件；含一根3米長電纜,一個塑料固定托架 ACS/H-CP-CABINET

3ABD68300029  控制盤3米連線 OCAT-02

3AUA0000002040-D 繼電器輸出擴展模塊 Relay Output Extension OREL-01

3AUA0000003489-D (110/230V)/24V數字輸入轉換模塊 OHDI-01

制動斬波器(外裝)和制動電阻 Brake Chopper(separate kit) and Brake Resistor

3ABD00017551 法蘭安裝件用于R1         Flange Mounting Set, R1 FMS-R1

3ABD00017550 法蘭安裝件用于R2         Flange Mounting Set, R2 FMS-R2

3ABD00017549 法蘭安裝件用于R3         Flange Mounting Set, R3 FMS-R3

3ABD00017548 法蘭安裝件用于R4        Flange Mounting Set, R4 FMS-R4

3ABD00017552 法蘭安裝件用于R5         Flange Mounting Set, R5 FMS-R5

3ABD00017553 法蘭安裝件用于R6       Flange Mounting Set, R6 FMS-R6

輸出濾波器  du/dt Filter

Type Output Choke

產品型號 輸出濾波器型號；

ACS510-01-03A3-4 NOCH0016-6X

ACS510-01-04A1-4

ACS510-01-05 A6-4

ACS510-01-07A2-4

ACS510-01-09A4-4

ACS510-01-012A-4

ACS510-01-017A-4

ACS510-01-025 A-4 NOCH0030-6X

ACS510-01-031A-4

ACS510-01-038A-4

ACS510-01-046A-4 NOCH0070-6X

ACS510-01-060A-4

ACS510-01-072A-4

ACS510-01-088A-4

ACS510-01-125 A-4 NOCH0120-6X

ACS510-01-157A-4 FOCH0260-70

ACS510-01-180A-4

ACS510-01-195 A-4

ACS510-01-246A-4

ACS510-01-290A-4 FOCH0320-50
