CW1B-A1E22B.

CW1B-A1E22B.

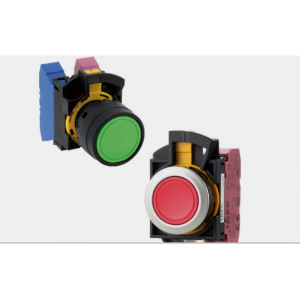

平面鑲嵌框型 CW系列 控制元器件特征:

主要特征

important;">
• 通過內置2個觸點的雙層觸點塊，可構建4觸點型（確保2觸點間的絕緣性）對應按鈕開關，照明按鈕開關，選擇開關，鑰匙選擇開關。
• 面板前僅突出2.5mm的平面設計。
• 面板后伸出長單層型為39.9mm（交替型為44.6mm），雙層型為59.9mm(交替型為64.6mm)。
• 可進行省空間設計。
• 為了防止意外性誤解除銷鎖桿鎖定，提高安全性，拆卸觸點塊，采用IDEC**的“按壓”·“轉動的“2步動作”結構的銷鎖桿方式從元器件背面也容易確認觸點塊的安裝狀態。
• 保護罩一體型可防止電線等牽引導致銷鎖桿被誤解除鎖定或損傷，可為創造維護環境作貢獻。使用防塵罩，面板前保護等級可對應IP66/67、ULType4X。且保護罩一體型更提高安全性。
• 端子部采用端子罩一體型的手指安全型端子結構。端子部保護等級：IP20防觸電結構。
• 安裝孔尺寸符合國際標準IEC60947-5-1 的ø22.3mm。
• 按鈕開關的操作行程為3.5mm，既實現使用方便性也兼具穩定的操作感。
• 平面鑲嵌框有黑色、銀白色2 種。
• NC 觸點由直接開路動作功能確保電路遮斷。
• 特別是鑰匙選擇開關可容易的構建需通過切換模式進行安全保障的系統。鑰匙選擇開關具備7 種鑰匙編碼。
• 觸點塊的拆卸通過按壓、轉動銷鎖桿的2 個動作即可取下。
