種類

本體

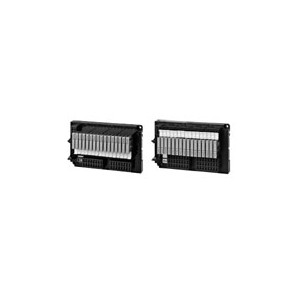

I/O繼電器終端



端子	區分	點數	共用線處理		額定電壓	型號
			端子臺側	接插件側
Push-In Plus端子臺	輸入*1	16點	無內部連接	支持NPN (-共用)	DC24V	G70V-SID16P
				支持PNP (+共用)		G70V-SID16P-1
			16點內部連接	支持NPN (-共用)		G70V-SID16P-C16
				支持PNP (+共用)		G70V-SID16P-1-C16
	輸出*2		無內部連接	支持NPN (+共用)		G70V-SOC16P
				支持PNP (-共用)		G70V-SOC16P-1
			每4點內部連接端子臺***下段	支持NPN (+共用)		G70V-SOC16P-C4
				支持PNP (-共用)		G70V-SOC16P-1-C4



*1. 搭載的繼電器為G2RV-1-S-AP-G DC21V
*2. 搭載的繼電器為G2RV-1-S-G DC21V

I/O終端插座



適用I/O繼電器終端	區分	共用線處理		型號
		端子臺側	接插件側
G70V-SID16P	輸入	無內部連接	支持NPN(-共用)	G70V-ZID16P
G70V-SID16P-1			支持PNP(+共用)	G70V-ZID16P-1
G70V-SID16P-C16		16點內部連接	支持NPN(-共用)	G70V-ZID16P-C16
G70V-SID16P-1-C16			支持PNP(+共用)	G70V-ZID16P-1-C16
G70V-SOC16P	輸出	無內部連接	支持NPN(+共用)	G70V-ZOM16P
G70V-SOC16P-1			支持PNP(-共用)	G70V-ZOM16P-1
G70V-SOC16P-C4		每4點內部連接端子臺***下段	支持NPN(+共用)	G70V-ZOM16P-C4
G70V-SOC16P-1-C4			支持PNP(-共用)	G70V-ZOM16P-1-C4
ー*		每4點內部連接端子臺中段	支持PNP(-共用)	G70V-ZOM16P-1-C4-D



注. I/O終端插座（G70V-ZID/ZOM16P （-1））中未搭載繼電器。請與纖薄型I/O繼電器或纖薄型I/O SSR組合使用。
* G70V-ZOM16P-1-C4-D中未搭載SSR。請使用纖薄型I/O SSR （DC用：G3RV-D03SL）。

附件（另售）

搭載用繼電器



適用I/O繼電器終端	區分	分類			型號
G70V-SID16P(-1)(-C16) G70V-ZID16P(-1)(-C16)	輸入	纖薄型I/O繼電器*1			G2RV-1-S-AP-G DC21
G70V-SOC16P(-1)(-C4) G70V-ZOM16P(-1)(-C4)	輸出	纖薄型I/O繼電器	無閉鎖擺桿*2		G2RV-1-S-GDC21
			有閉鎖擺桿		G2RV-1-SI-GDC21
		纖薄型I/OSSR	AC用	有過零觸發功能	G3RV-202SDC24
				無過零觸發功能	G3RV-202SLDC24
			DC用		G3RV-D03SLDC24
G70V-ZOM16P-1-C4-D *3	輸出	纖薄型I/OSSR	DC用		G3RV-D03SLDC24



注. 使用纖薄型I/O SSR時,請拆下纖薄型I/O繼電器后安裝,或訂購I/O終端插座和纖薄型I/O SSR,組合使用。
*1. 纖薄型I/O繼電器（G2RV-1-S-AP-G）標配于I/O繼電器終端（G70V-ＳID16P- （1）（-C16））。
*2. 纖薄型I/O繼電器（G2RV-1-S-G）標配于I/O繼電器終端（G70V-SOC16P- （1）（-C4））。
*3. G70V-ZOM16P-1-C4-D中未搭載SSR。請使用纖薄型I/O SSR （DC用：G3RV-D03SL）。
訂貨時，請指定“額定電壓”。

I/O繼電器終端用連接器電纜　XW2Z-R

詳情，請參見樣本的“連接電纜一覽表”。

標簽



形狀	型號	***低訂貨數量(每板的數量)
	XW5Z-P2.5LB2	5(1板/72個)



導軌安裝用品



形狀	種類		型號	***低訂貨數量(個)
	支承導軌	1m	PFP-100N	1
		0.5m	PFP-50N
	端板		PFP-M*	10
	間隔		PFP-S*



* 訂購時，請以10個為單位訂購。
