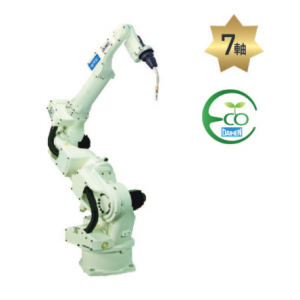

OTC機器人 FD-B4S 7軸垂直多關節型 負載4KG
OTC歐地希機器人常用型號：OTC歐地希機器人常用型號：
OTC機器人FD-B6，OTC機器人FD-B6L，OTC機器人FD-V8，OTC機器人FD-V8L，OTC機器人FD-NG3，OTC機器人FD-V6S，OTC機器人FD-B4S，OTC機器人FD-B4LS，OTC機器人FD-V100，OTC機器人FD-V130，OTC機器人FD-V25，OTC機器人FD-V166，OTC機器人FD210，OTC機器人FD-A20，OTC機器人FD-V80，OTC機器人FD-V50，OTC機器人FD-V280，OTC機器人FD-V350，OTC機器人FD-400L等。
本公司還OTC歐地希機器人代理，具體供應的服務范圍有：
OTC機器人|歐地希機器人|OTC歐地希焊接機器人|OTC歐地希機械臂|OTC歐地希機器人項目|OTC歐地希機器人配件|OTC歐地希焊機|OTC氬弧焊機|OTC氣保焊機|二保焊|OTC歐地希機器人維修保養|OTC歐地希機器人售后服務|OTC歐地希機器人技術支持|管線包等。
OTC機器人FD-B6，OTC機器人FD-B6L，OTC機器人FD-V8，OTC機器人FD-V8L，OTC機器人FD-NG3，OTC機器人FD-V6S，OTC機器人FD-B4S，OTC機器人FD-B4LS，OTC機器人FD-V100，OTC機器人FD-V130，OTC機器人FD-V25，OTC機器人FD-V166，OTC機器人FD210，OTC機器人FD-A20，OTC機器人FD-V80，OTC機器人FD-V50，OTC機器人FD-V280，OTC機器人FD-V350，OTC機器人FD-400L等。
本公司還OTC歐地希機器人代理，具體供應的服務范圍有：
OTC機器人|歐地希機器人|OTC歐地希焊接機器人|OTC歐地希機械臂|OTC歐地希機器人項目|OTC歐地希機器人配件|OTC歐地希焊機|OTC氬弧焊機|OTC氣保焊機|二保焊|OTC歐地希機器人維修保養|OTC歐地希機器人售后服務|OTC歐地希機器人技術支持|管線包等。
保持焊***位置和姿勢不變的情況下，可以改變機器人的姿勢；
7軸機器人的復雜示教，通過運用協調技術，實現簡單的手動操作；
將焊接電纜內藏于第7軸機構中，示教作業時不需要擔心電纜與夾具及工件的干涉。
機器人參數
| 構造 |
垂直多關節型 |
| 軸數 |
7 |
| 手臂*大可搬重量 |
4 kg |
| 位置重復精度 |
±0.08mm(注1) |
| 驅動方法 |
AC伺服馬達 |
| 驅動容量 |
3550W |
| 位置反饋 |
**值編碼器 |
| 動作范圍 |
基本軸 |
J1(旋轉1) |
±170° |
| J2(前后) |
-145°~+70° |
| J7(旋轉2) |
±90° |
| J3(上下) |
-170°~+142.6° |
| 手臂軸 |
J4(回轉) |
±155° |
| J5(擺動) |
-45°~+225°(注2) |
| J6(扭轉) |
±205°(注2) |
| *大速度 |
基本軸 |
J1(旋轉1) |
3.66rad/s{210°/s} |
| J2(前后) |
3.66rad/s{210°/s} |
| J7(旋轉2) |
3.14rad/s{180°/s} |
| J3(上下) |
3.66rad/s{210°/s} |
| 手臂軸 |
J4(回轉) |
7.33rad/s{420°/s} |
| J5(擺動) |
7.33rad/s{420°/s} |
| J6(扭轉) |
10.5rad/s{600°/s} |
| 手臂負荷能力 |
允許扭矩 |
J4(回轉) |
10.1N.m |
| J5(擺動) |
10.1N.m |
| J6(扭轉) |
2.94N.m |
| 允許慣性矩 |
J4(回轉) |
0.38kg.m² |
| J5(擺動) |
0.38kg.m² |
| J6(扭轉) |
0.03kg.m² |
| 機器人動作范圍截面面積 |
2.57m² ×340° |
| 使用環境條件 |
溫度：0~45℃、濕度：20~80%RH(無結露) |
| 本體重量 |
189kg |
| 上部手臂可載重量 |
10kg(注3) |
| 安裝方法 |
地面(注4) |
| 本體顏色 |
白色(芒賽爾色標10GY9/1) |
注1：位置重復精度遵照JIS B 8432 是標準的工具中心點(TCP)測量值
注2：第6軸的動作范圍可能因第5軸的姿勢而受到限制
注3：上部手臂可搬重量隨著*大可搬重量可以變化
注4：需要側掛、吊裝規格時請咨詢我司銷售人員
