技術數據

產品類型名稱		CP 1542-5

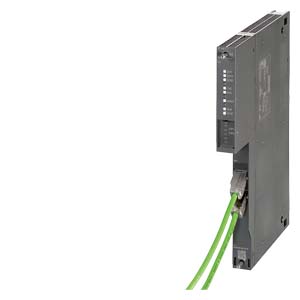

		通信處理器 CP 1542-5，用于將 SIMATIC S7-1500 連接至 PROFIBUS-DP， DPV1 主站或 DP 從站， S7 和 PG/OP 通信， 時間同步， 診斷， 較小的組態范圍
傳輸率
傳輸率
● 在***個接口處 / 符合 PROFIBUS		9.6 kbit/s ... 12 Mbit/s
接口
接口數量 / 符合工業以太網		0
電氣連接數量
● 在***個接口處 / 符合 PROFIBUS		1
電氣連接規格
● 在***個接口處 / 符合 PROFIBUS		9 針 Sub-D 插口 (RS485)
供電電壓，電流消耗，損耗功率
電壓類型 / 電源電壓		DC
供電電壓 / 1 / 來自背板總線		15 V
相對對稱公差 / DC 時
● DC 時		3 %
消耗電流
● 來自背板總線 / DC 時 / DC 時 / 典型		0.2 A
損耗功率 [W]		3 W
環境條件
環境溫度
● 在垂直安裝時 / 運行期間		-25 ... +40 °C
● 在水平安裝時 / 運行期間		-25 ... +60 °C
● 存放期間		-40 ... +70 °C
● 運輸期間		-40 ... +70 °C
安裝高度 / 高度超出水平面以上 / ***大值		5000 m
相對空氣濕度
● 25 °C 時 / 無冷凝 / 運行期間 / ***大值		95 %
防護等級 IP		IP20
結構形式，尺寸和重量
模塊格式		緊湊型模塊 S7-1500 一倍寬
寬度		35 mm
高度		142 mm
深度		129 mm
凈重		0.4 kg
緊固類型
● S7-1500 異型導軌安裝		是
產品特點，產品功能，產品組件 / 常規
模塊數量
● 每個 CPU / ***大值		8
● 備注		取決于 CPU 類型
功率數據 / PROFIBUS DP
服務 / 作為 DP 主站
● DPV1		是
DP 從站數
● 連接 DP 主站 / 可運行		32
數據量
● 輸入端的地址區的 / 作為 DP 主站 / 總計		2048 byte
● 輸出端的地址區的 / 作為 DP 主站 / 總計		2048 byte
● 輸入端的地址區的 / 各個 DP 從站		244 byte
● 輸出端的地址區的 / 各個 DP 從站		244 byte
服務 / 作為 DP 從站
● DPV0		是
● DPV1		是
數據量
● 輸入端的地址區的 / 作為 DP 從站 / 總計		240 byte
● 輸出端的地址區的 / 作為 DP 從站 / 總計		240 byte
功率數據 / S7 通訊
可能的連接數 / 用于 S7 通信
● ***大值		16; 取決于系統上限
功率數據 / 多協議運行
有效連接數量 / 多協議運行時		16
功率數據 / 遠程控制
協議 / 支持
● TCP/IP		否
產品功能 / 管理，配置，項目組態
識別和維護功能
● I&M0 - 設備專有信息		是
● I&M1 - 設備標識/地點標識		是
產品功能 / 診斷
產品功能 / 基于網絡的診斷		是; 通過 S7-1500 CPU
產品功能 / 時間
產品功能 / 轉發時間同步		是
標準，規格，許可 / 危險環境
資格證明 / CCC / 適用于防爆區符合 GB 標準		是
● 作為標識		Ex nA IIC T4 Gc
更多信息 / 網絡鏈接
網絡鏈接
● 至網頁：選擇輔助工具 TIA Selection Tool		http://www.siemens.com/tia-selection-tool
● 至網頁：工業通信		http://www.siemens.com/simatic-net
● 至網頁： Industry Mall		https://mall.industry.siemens.com
● 至網頁： 信息和下載中心		http://www.siemens.com/industry/infocenter
● 至網頁：圖片數據庫		http://automation.siemens.com/bilddb
● 至網頁： CAx 下載管理器		http://www.siemens.com/cax
● 至網頁： Industry Online Support		https://support.industry.siemens.com
