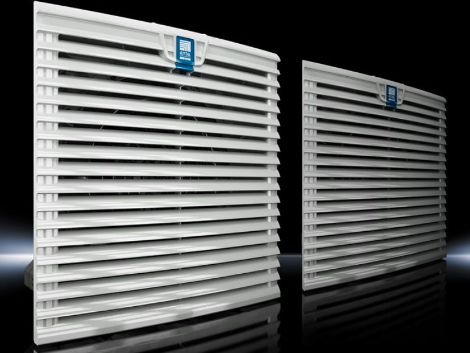

威圖機柜風扇RittalTopTherm 過濾器風扇

產品型號 3239.124

成套風扇單元，無需工具即可安裝在表面上。風扇氣流量為 20 - 900m³/h，防護等級按標準為 IP 54。

產品描述: 采用斜流式風機技術的過濾器風扇壓力更穩定，并能提供更恒定的氣流。斜流式出風技術可實現控制機柜的均勻散熱。

顏色: RAL 7035

供貨范圍: 安裝完畢的單元，包含無紡纖維過濾墊

風扇: 軸向，直流電機

自由送風時的氣流量（帶無紡纖維過濾墊: 在 50 Hz 條件下: 100 m³/h

自由送風時的氣流量（帶折疊式過濾墊）: 在 50 Hz 條件下: 110 m³/h

氣流量（帶含有無紡纖維過濾墊的輸出過濾器）（數量 x 訂貨號）: 1 x 3239200: 74 m³/h

2 x 3239200: 84 m³/h

額定工作電壓: 24 V (直流)

額定功率 Pel: 在直流電下: 5.7 W

額定電流 ***大: 在直流電下: 0.24 A

尺寸: 寬度: 204 mm

高度: 204 mm

安裝開口截面: 開孔寬度: 177 mm

開口高度: 177 mm

安裝深度: 90 mm

防護等級 IP，符合 IEC 60 529 標準: IP54，帶無紡纖維過濾墊/折疊式過濾墊

IP55，帶折疊式過濾墊和吸收附墊

IP56，帶無紡纖維過濾墊/折疊式過濾墊和防噴水罩

防護等級 NEMA: UL Type 12，帶無紡纖維過濾墊/折疊式過濾墊

UL Type 3、3R、4、4X，帶無紡纖維過濾墊/折疊式過濾墊和防噴水罩

前置熔斷器: 自動保險器/熔絲: 2 A

說明: 如需提高通風量，可以選擇安裝折疊式過濾墊（見特性曲線）。它可與過濾風扇和頂裝風扇以及輸出過濾器搭配使用。

針對 3237.XXX 過濾器風扇，通過設備上的 2 條單芯導線（長度約 300 mm）連接電子接口，其他過濾器風扇則采用彈簧端子

工作溫度范圍: -15 °C...55 °C

貯存溫度范圍: -30 °C...70 °C

噪音等級: 在直流電下: 46 dB(A)

包裝單元: 1 件

重量/包裝: 0.78 kg
