介紹

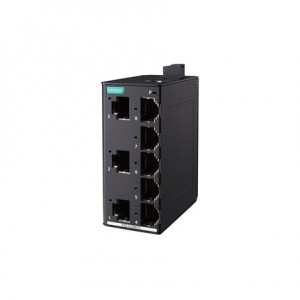

EDS-G2008-ELP 系列工業以太網交換機配備 8 個千兆以太網端口和塑料外殼，非常適合需要簡單工業以太網連接的應用。 此外，為了提供多功能性以滿足不同行業的應用，EDS-G2008-ELP 系列允許用戶通過外部面板上的 DIP 開關啟用或禁用 QoS 功能和廣播風暴保護 (BSP)。

EDS-G2008-ELP 系列支持 12/24/48 VDC 單電源輸入、導軌式安裝和高水平 EMI/EMC 等級。除了體積小巧外，EDS-G2008-ELP 系列通過了 *** 燒機測試，以確保其在部署后能夠可靠地運行。EDS-G2008-ELP 系列支持 -10 至 60°C 標準溫度。

以太網接口



10/100/1000BaseT(X) 端口（RJ45 接頭）

•

  8
  全/半雙工模式
  自動 MDI/MDI-X 連接
  速率自適應

標準

•

  IEEE 802.3，用于 10BaseT
  IEEE 802.3u，用于 100BaseT(X)
  IEEE 802.3ab，用于 1000BaseT(X)
  IEEE 802.3x，用于流量控制
  IEEE 802.1p，用于服務等級

交換特性



處理類型

•

  存儲轉發

MAC 地址表大小

•

  4 K

數據包緩沖區大小

•

  1.5 Mb

DIP 開關配置



以太網接口

•

  QoS，廣播風暴保護 (BSP)

電源參數



連接

•

  1 個可拆卸 3 觸點接線端子

輸入電流

•

  0.33 A（***大值）

輸入電壓

•

  12/24/48 VDC

工作電壓

•

  9.6 至 60 VDC

過載電流保護

•

  支持

反接保護

•

  支持

機械特性



尺寸

•

  36 x 81 x 65 mm（1.42 x 3.19 x 2.56 英寸）

安裝

•

  導軌式安裝
  壁掛式安裝（附可選套件）

外殼

•

  塑料

重量

•

  140 g (0.31 lb)

環境限值



相對濕度

•

  5 至 95%（非冷凝）

工作溫度

•

  -10 至 60°C（14 至 140°F）

存儲溫度（含包裝）

•

  -40 至 85°C（-40 至 185°F）

安規認證



安全

•

  UL 61010-2-201
  EN 62368-1 (LVD)

EMC

•

  EN 55032/35
  EN 61000-6-2/-6-4

EMI

•

  CISPR 32，F(xiàn)CC Part 15B Class A

EMS

•

  IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV
  IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
  IEC 61000-4-4 EFT：電源：1 kV；信號：1 kV
  IEC 61000-4-5 Surge：電源：1 kV；信號：1 kV
  IEC 61000-4-6 CS：10 V
  IEC 61000-4-8 PFMF

沖擊

•

  IEC 60068-2-27

振動

•

  IEC 60068-2-6

自由落體

•

  IEC 60068-2-32

MTBF



時間

•

  3,404,784 小時

標準

•

  Telcordia (Bellcore)，GB

保修



保修期限

•

  5 年

可用型號 (1)

• 顯示圖片



  	CompareButton EDS-G2008-ELP
  10/100/1000BaseT(X) 端口 (RJ45 接頭)	8
  外殼	塑料
  工作溫度	-10 ~ 60°C
