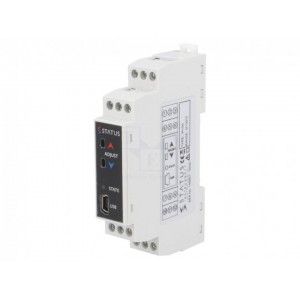

SEM1605P可編程PT100軌式溫度變送器
SEM1605P RTD DIN導軌溫度變送器
PT100, Cu100, Cu53, Ni100, Ni120
4至20 mA兩線輸出
用戶輸出TRIM（零點和跨度）
通過USB端口簡單配置
免費配置軟件
SEM1605P是Status Instruments的新一代DIN導軌安裝溫度變送器。 設計用于接受常見的RTD溫度傳感器輸入，并為用戶提供標準的雙線（4至20）mA輸出信號。
所有溫度范圍均與溫度成線性關系。 我們新的USB接口專為易用性而設計，可快速輕松地進行配置。 只需在SEM1605P和PC之間連接標準USB電纜即可。 我們的免費配置軟件將指導您完成您希望進行的任何更改。 為了進一步節省時間，SEM1605P無需在配置過程中連接到電源，它通過PC的USB接口供電。
活動范圍
SEM1605P設置有用戶按鈕測距選項，從而在4 mA和20 mA下進行調整以獲得實時值。
如果不需要，可以在配置期間鎖定“用戶調整”功能。狀態LED指示在正常操作期間超出范圍輸入，在“用戶調整”期間它還用于指示調整階段。
4和20mA TRIM
這些按鈕還可用于4 mA和20 mA電流調整調整，以便為（4或20）mA輸出添加小偏移。
傳感器參考
SEM1605P傳感器通過基于Windows的USBSpeedlink軟件進行參考，可與已知的參考傳感器緊密匹配，消除可能的傳感器錯誤。
傳感器燒壞檢測
如果傳感器導線斷開或斷開連接，SEM1605P輸出將自動轉到用戶定義的級別（上限或下限）或預設值。
穩定性
SEM1605P DIN導軌變送器采用新的數字技術，確保***的低漂移性能。
SEM1605P可編程PT100軌式溫度變送器參數
| 傳感器輸入RTD |
| 類型 |
范圍 |
精度/穩定性 |
| PT100 (IEC) |
-200至850℃ |
0.2℃ +（讀數的0.05％）
加傳感器錯誤
|
| PT100 0.391 |
-200至630℃ |
| PT100 0.392 |
-200至630℃ |
| PT100 0.393 |
-200至630℃ |
| Cu53 |
-40至1800℃ |
| Cu100 |
-80至260℃ |
| Ni100 |
-70至180℃ |
| Ni120 |
-70至180℃ |
| 激勵電流 |
|
660 uA |
| Max引線電阻 |
2或3線 |
20 |
| 熱穩定性 |
|
± 0.02℃ / ℃ |
| 輸出 |
| 類型/功能 |
范圍/描述 |
精度/穩定性/注釋 |
| 兩線電流 |
4至20 mA |
mA輸出/ 2000或5 uA，以較大者為準 |
| 熱漂移 |
20°C時為零 |
2 uA /°C |
| Max輸出電流 |
21.5 mA |
在高倦怠狀況 |
| Min輸出電流 |
< 3.9 mA |
在低倦怠狀況 |
| 環路電壓效應 |
|
0.2 uA / V |
| Max輸出負載 |
[(V電源- 10)/20]KΩ |
700 @ 24 V DC |
| 回路供電 |
10至30V DC |
安全特低電壓SELV |
| 功率 |
|
<1 W全功率 |
| 熱穩定性 |
|
2 uA /°C |
| USB用戶界面 |
|
|
| 型號/功能 |
范圍/描述 |
注釋 |
| 配置硬件 |
|
USB A至mini B引線 |
| 配置軟件 |
USBSpeedLink |
|
| 傳感器配置 |
傳感器類型 |
RTD列表 |
| 4至20mA重傳的溫度范圍 |
℃或℉主動或手動范圍 |
| 傳感器偏移 |
±10°C或±18°F |
| 熔斷電流 |
上限或下限或用戶設置 |
| 預設溫度（診斷） |
任何傳感器范圍內 |
℃或℉ |
| 預設輸出電流（診斷） |
任何傳感器范圍內 |
mA |
| Tag |
|
20個字符 |
| 按鍵功能 |
|
Trim，有效范圍，關 |
| 讀取實時數據 |
溫度 |
℃或℉ |
| 輸出 |
mA |
| 保存/打開配置 |
到/從PC文件 |
|
| 有效范圍 |
實時輸入范圍為4 mA和20 mA |
| 用戶trim |
調整Max和Min輸入范圍值 |
偏移4 mA和跨度20 mA調整 |
| 功能 |
描述 |
| 更新時間 |
500毫秒 |
| 響應時間 |
1秒 |
| 啟動時間 |
8秒 |
| 預熱時間 |
120秒到全精度 |
| 默認配置 |
PT100 0至100℃，高倦怠 |
| LED（紅色） |
如果mA輸出<-0.1％或> 100.1％LED亮 |
| 保護 |
反向連接 |
| 環境溫度 |
操作-30至70℃ |
| 存儲-40至85℃ |
| 環境濕度 |
操作/存儲10至90％RH無冷凝 |
| 保護要求 |
設備必須安裝在提供> IP65保護的機箱中 |
| USB配置環境 |
10至30℃ |
| 尺寸 |
17.5 mm ×56.4 mm ×90 mm |
| 外殼 |
DIN導軌安裝 |
| 材料 |
自熄性聚酰胺6.6 灰色 |
| 連接 |
螺絲端子Max2.5 mm線 |
| 重量 |
約60g |
| EMC |
BS EN 61326：注 - 傳感器輸入線應小于3 m |
| 防護等級 |
BS EN 60529 |
| RoHS |
指令2011/65 / EU |
