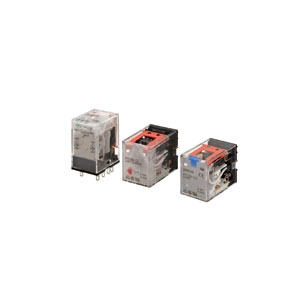

通用繼電器暢銷的MY標配機械指示燈，可確認接點的動作狀態將【型號】、【規格】、【安全標準】標示在外表面�？稍诎惭b至插座的狀態下進行確認。

接點的動作狀態 一目了然

僅通過外觀即可識別 規格差異

新增了帶閉鎖擺桿型系列產品， 便于繼電器時序回路的動作檢查

閉鎖擺桿的操作

可放心使用！

高耐久性

新設計由自動機器生產確保產品穩定品質



標準型 無動作指示燈

標準型 帶動作指示燈

標準型 帶動作指示燈和閉鎖擺桿

線圈浪涌吸收用二極管內置型 帶動作指示燈

線圈浪涌吸收用二極管內置型 帶動作指示燈和閉鎖擺桿

線圈浪涌吸收用CR回路內置型 帶動作指示燈

線圈浪涌吸收用CR回路內置型 帶動作指示燈和閉鎖擺桿



極數	型號	額定電壓(V)
2	MY2IN-CR-GS	AC100/110、110/120、200/220、220/240
4	MY4IN-CR-GS	AC100/110、110/120、200/220、220/240

選裝件（另售）

表面連接插座



針數	適用繼電器型號	端子形狀	安裝方法	形狀	型號	固定支架型號
important;">8	MY2-GS MY2N-GS MY2IN-GS MY2N-D2-GS MY2IN-D2-GS MY2N-CR-GS MY2IN-CR-GS	螺釘端子 手指保護結構*1 (螺釘尺寸M3)	DIN導軌安裝、螺釘緊固安裝共用	important;">	important;">PYFZ-08-E	important;">PYC-A1*3
		螺釘端子 手指保護結構*1 (螺釘尺寸M3)	DIN導軌安裝、螺釘緊固安裝共用	important;">	important;">PYF08A-N	important;">PYC-A1*3
		Push-In Plus端子 (帶分離桿插座插座一體型)	DIN導軌安裝、螺釘緊固安裝共用*2	important;">	important;">PYF-08-PU	important;">─
important;">14	MY4-GS MY4N-GS MY4IN-GS MY4N-D2-GS MY4IN-D2-GS MY4N-CR-GS MY4IN-CR-GS	螺釘端子 手指保護結構*1 (螺釘尺寸M3)	DIN導軌安裝、螺釘緊固安裝共用	important;">	important;">PYFZ-14-E	important;">PYC-A1*3
		螺釘端子 手指保護結構*1 (螺釘尺寸M3)	DIN導軌安裝、螺釘緊固安裝共用	important;">	important;">PYF14A-N	important;">PYC-A1*3
		Push-In Plus端子 (帶分離桿插座插座一體型)	DIN導軌安裝、螺釘緊固安裝共用*2	important;">	important;">PYF-14-PU	important;">─



*1. 手指保護型產品為（PYFZ-□-E、PYF□A-N）插座本體與端子蓋的一體型。圓形端子無法使用，請使用Y形端子、圓柱型端子等。
*2. PYF-□□-PU的DIN掛鉤操作部有螺釘安裝孔，拉出DIN掛鉤操作部，可以安裝螺釘。
*3. 適用固定支架的型號。固定支架為2個1套。

背面連接插座



針數	適用繼電器型號	端子形狀	形狀	型號	固定支架型號
important;">8	PY08-02	印刷電路板用端子	important;">	PY08-02	important;">PYC-P
important;">14	PY14-02	印刷電路板用端子	important;">	PY14-02



插座用附件

固定支架



外觀*1	型號	重量*2	用途
important;">	PYC-A1	important;">約0.54g	插座與繼電器配套使用
important;">	PYC-P	important;">約1.4g	插座與繼電器配套使用



*1. 描述了繼電器本體與插座、固定支架組合使用時的外觀。
*2. PYC-A1為2個一套。上述重量為1個的重量。
