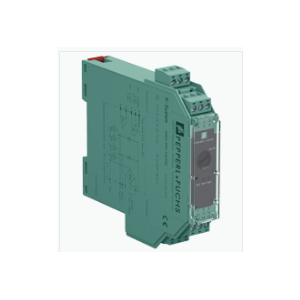

技術參數節選kfd 0-RSH 1.4s . PS2

一般規格
信號類型		數字輸出
功能安全相關參數
安全完整性等級		SIL 3
供應
額定電壓		0-信號:-3...3 V DC，環路供電 1-信號:20...26.5 V DC，環路供電
功耗		< 1.5 W
功率消耗		< 1.5 W
投入
連接側		控制端
關系		輸入端子7、8；測試輸入端子10、11、12
脈沖/暫停比率		量滴20毫秒/分鐘。20毫秒
測試輸入		參見功能安全手冊
信號電平		0-信號:-3...3 V DC 1-信號:20...26.5伏
額定電流		45 ...50毫安
輸出
連接側		場邊
關系		輸出I (ETS):端子2、3 輸出II (DTS):端子4、5、6 輸出I和II (DPS):端子2、3、4、5、6
接觸負載		253V AC/5 A/cosφ0.7；30伏DC/5安阻性負載
***小開關電流		2毫安/ 24伏DC
通電/斷電延遲		近似的大約10毫秒5毫秒
機械壽命		5 x 10 6 切換周期
保險絲額定值		2.5安(***大值。5 A) 保險絲的推薦***大利用率:80 %
轉移特征
開關頻率		< 10 Hz
電流隔離
輸入/輸出		符合IEC/EN 61010-1標準的強化絕緣，額定絕緣電壓300 V 電子前沿基金會
輸出/輸出		符合IEC/EN 61010-1標準的強化絕緣，額定絕緣電壓300 V 電子前沿基金會
指示器/設置
顯示元素		發光二極管
標記		前面的標簽空間
指令一致性
電磁適應性
	指令2014/30/EU	EN 61326-1:2013(工業區)
低壓
	指令2014/35/EU	EN 61010-1:2010
一致
電磁適應性		東北21:2012
保護程度		IEC 60529:2013
環境條件
環境溫度		-20 ...60攝氏度(-4...140華氏度) 觀察由降額限制的溫度范圍，參見降額一節。
機械規格
保護程度		IP20
關系		螺絲端子
團		近似的100克
規模		20 x 119 x 115毫米(0.8 x 4.7 x 4.5英寸)(寬x高x深)，外殼類型B2
增加		在35 mm DIN安裝導軌上。符合EN 60715:2001
