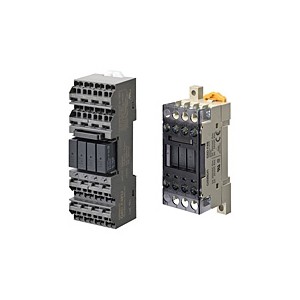

歐姆龍終端繼電器 Push-In Plus端子臺型 功率MOS FET繼電器輸出 G3DZ-F4PU
點擊圖片查看原圖
品牌： 歐姆龍
無： 無
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2023-08-04 23:24
瀏覽次數： 212
詢價
店鋪基本資料信息

 產品詳細說明

額定規格

繼電器規格

操作線圈（單個G6D繼電器）



額定電壓
(V)		 額定電流
(mA)		 線圈電阻
(Ω)		 動作電壓
(V)		 復位電壓
(V)		 ***大容許
電壓 (V)		 降低功耗
(mW)
DC 12 18.7 720 70%以下* 10%以上 130% 約200
24 10.5 2,880



注1. 額定電流、線圈電阻的值是指，線圈溫度為+23℃時的值，公差為±20%。
2. 動作特性指的是線圈溫度為+23℃時的值。
3. ***大容許電壓是指，繼電器線圈操作電源的電壓容許變化范圍內的***大值。不是連續容許。
4. 額定電流包含終端的LED電流。
*但上下反向安裝時為75%以下。

開關部（單個G6D繼電器）

G6D-F4PU（Push-In Plus端子臺型）



項目 負載 電阻負載(cosφ＝1)
額定負載 AC250V 5 A、DC30V 5 A
額定通電電流 5 A
接點電壓***大值 AC250V、DC30V
接點電流***大值 5 A
開關容量***大值(參考值) 1,250VA、150W



G6D-F4B（螺釘端子臺型）



項目 負載 電阻負載(cosφ＝1)
額定負載 AC250V 3A、DC30V 3A
額定通電電流* 5 A
接點電壓***大值 AC250V、DC30V
接點電流***大值* 5 A
開關容量***大值(參考值)* 1,250VA、150W



*4點同時通電時為3A、 750VA、 90W。

性能



型號 G6D-F4PU
(Push-In Plus端子臺型)
項目 繼電器輸出
接觸電阻*1 100mΩ以下
動作時間*2 10ms以下
復位時間*2 10ms以下
絕緣電阻 1,000MΩ以上(DC500V兆歐表)
耐電壓 線圈/接點之間 AC2,000V 50/60Hz 1min
同極接點間 AC750V 50/60Hz 1min
耐沖擊電壓(線圈/接點之間) 4,000V(1.2×50μs)
振動 耐久 10～55～10Hz 單振幅0.75mm(雙振幅1.5mm)
誤動作 10～55～10Hz 單振幅0.75mm(雙振幅1.5mm)
沖擊 耐久 500m/s2
誤動作 100m/s2
耐久性 機械 2,000萬次以上(開關頻率18,000次/h)
電氣*2 AC250V 5 A(電阻負載)7萬次以上
DC30V 5 A(電阻負載)7萬次以上
(開關頻率1,800次/h)
故障率P水準(參考值 *3) DC5V、10mA
使用環境溫度、保管溫度 -25～+55℃(無結冰)
使用環境濕度 45～85%RH
LED顯示顏色 黃色
保護結構 IP20
重量 約95g



注：上述值為初始值。
*1. 測量條件：DC 5V 1A
*2. 環境溫度條件：+23℃
*3. 此值為開關頻率120次/min時的值。



型號 G6D-F4B
(螺釘端子臺型)
項目 繼電器輸出
接觸電阻*1 100mΩ以下
動作時間*2 10ms以下
復位時間*2 10ms以下
絕緣電阻 1,000MΩ以上(DC500V兆歐表)
耐電壓 線圈/接點之間 AC2,000V 50/60Hz 1min
同極接點間 AC750V 50/60Hz 1min
耐沖擊電壓(線圈/接點之間) 4,000V(1.2×50μs)
振動 耐久 10～55～10Hz 單振幅0.75mm(雙振幅1.5mm)
誤動作 10～55～10Hz 單振幅0.75mm(雙振幅1.5mm)
沖擊 耐久 500m/s2
誤動作 100m/s2
耐久性 機械 2,000萬次以上(開關頻率18,000次/h)
電氣*2 AC250V 3A(電阻負載)20萬次以上
DC 30V 3A(電阻負載)20萬次以上
(開關頻率1,800次/h)
故障率P水準(參考值 *3) DC5V、10mA
使用環境溫度、保管溫度 -25～+55℃(無結冰)
使用環境濕度 45～85%RH
LED顯示顏色 黃色
保護結構 -
重量 約65g



注：上述值為初始值。
*1. 測量條件：DC 5V 1A
*2. 環境溫度條件：+23℃
*3. 此值為開關頻率120次/min時的值。

額定規格

功率MOS FET繼電器規格

輸入（單個G3DZ功率MOS FET繼電器）



額定電壓 使用電壓 動作電壓 復位電壓 輸入阻抗 額定電流
DC 12 DC9.6～14.4V DC9.6V以下 DC1V以上 2kΩ±20% 8.0mA±20%
24 DC19.2～28.8V DC19.2V以下 4kΩ±20% 8.2mA±20%



注：額定電流包含終端的LED電流。

輸出（單個G3DZ功率MOS FET繼電器）



額定負載電壓 負載電壓范圍 負載電流 浪涌ON電流耐量
AC3～264V
DC3～125V		 AC3～264V
DC3～125V		 100μ～0.3A 6A (10ms)



注：G3DZ上沒有輸出極性。

性能



型號 G3DZ-F4PU
(Push-In Plus端子臺型)
項目 功率MOS FET繼電器輸出
動作時間 10ms以下
復位時間 15ms以下
輸出ON電阻 2.4Ω以下
開路時漏電流 10μA以下(DC125V時)
絕緣阻抗 100MΩ以上(DC500V兆歐表)
輸入輸出間耐電壓 AC2,000V 50/60Hz 1min
耐振動 10～55～10Hz單振幅0.75mm(雙振幅1.5mm)
耐沖擊 500m/s2
使用環境溫度、保管溫度 -25～+55℃(無結冰)
使用環境濕度 45～85%RH
LED顯示顏色 黃色
保護結構 IP20
重量 約95g





型號 G3DZ-F4B
(螺釘端子臺型)
項目 功率MOS FET繼電器輸出
動作時間 10ms以下
復位時間 15ms以下
輸出ON電阻 2.4Ω以下
開路時漏電流 10μA以下(DC125V時)
絕緣阻抗 100MΩ以上(DC500V兆歐表)
輸入輸出間耐電壓 AC2,000V 50/60Hz 1min
耐振動 10～55～10Hz單振幅0.75mm(雙振幅1.5mm)
耐沖擊 500m/s2
使用環境溫度、保管溫度 -25～+55℃(無結冰)
使用環境濕度 45～85%RH
LED顯示顏色 黃色
保護結構 -
重量 約65g



國際標準認證額定規格

國際標準認證的額定規格值與單個產品所指定的性能規格有所不同，請務必仔細確認規格后再使用。

G6D-F4PU/G3DZ-F4PU

UL標準認證（文件No.E41515）



型號 標準編號 類別 Listed/
Recognition
分類		 操作線圈
額定規格
G6D-F4PU UL508 NRNT/7 Listed DC12V
DC24V
G3DZ-F4PU
P6DF-F4PU SWIV2 Recognition





型號 極數 接點額定規格 開關認證次數
G6D-F4PU 4 額定負載電壓
AC250V
DC30V

負載電流，一般用途和電阻
40℃時5 A		 機械
2,000萬次
(開關頻率18,000次/h)

電氣
AC250V 5 A(電阻負載)7萬次
DC 30V 5 A(電阻負載)7萬次
(開關頻率1,800次/h)
G3DZ-F4PU 額定負載電壓
AC5-240V
DC5-100V

負載電流，一般用途和電阻
55℃時0.3A		 -
P6DF-F4PU 接觸終端
5 A, 250V		 -



CSA標準（文件No.LR 35535）



型號 標準編號 Class編號 操作線圈
額定規格		 極數 接點額定規格 開關
認證
次數
P6DF-F4PU C22.2 NO. 14 CLASS 3211 07
CLASS 3211 87		 DC12V
DC24V		 4 接觸終端
5 A, 250V		 -



德國TüV萊茵認證（認證編號 No.R50429253）



型號 操作線圈
額定規格		 極數 接點額定規格 開關認證次數
G6D-F4PU DC12V
DC24V		 4 額定負載電壓
AC250V
DC30V

負載電流，一般用途和電阻
40℃時5 A		 機械
100萬次
(開關頻率18,000次/h)

電氣
AC250V 5 A(電阻負載)7萬次
DC 30V 5 A(電阻負載)7萬次
(開關頻率1,800次/h)



德國TüV萊茵認證（認證編號 No.R50429249）



型號 操作線圈
額定規格		 極數 接點額定規格 開關認證次數
G3DZ-F4PU DC12V
DC24V		 4 額定負載電壓
AC5-240V
DC5-100V

負載電流，一般用途和電阻
55℃時0.3A		 -



德國TüV萊茵認證（認證編號 No.50429224）



型號 操作線圈
額定規格		 極數 接點額定規格 開關認證次數
P6DF-F4PU DC12V
DC24V		 4 接觸終端
5 A, 250V		 -



G6D-F4B/G3DZ-F4B

UL標準認證（文件No.E87929）



型號 標準編號 類別 Listed/
Recognition
分類		 操作線圈
額定規格		 極數 接點額定規格 開關認證次數
G6D-F4B UL508 SWIV2 Recognition DC12V
DC24V		 4 額定負載電壓
AC250V
DC30V

負載電流
5 A 電阻		 -
G3DZ-F4B 額定負載電壓
AC3-264V
DC3-125V

負載電流
0.3A		 -



CSA標準（文件No.LR 35535）



型號 標準編號 Class編號 操作線圈
額定規格		 極數 接點額定規格 開關認證
次數
G6D-F4B C22.2 NO. 14 CLASS 3211 07
CLASS 3211 87		 DC12V
DC24V		 4 額定負載電壓
AC250V
DC30V

負載電流
5 A 電阻		 -
G3DZ-F4B 額定負載電壓
AC3-264V
DC3-125V

負載電流
0.3A 電阻		 -



VDE認證（認證編號 No.40017757）



型號 操作線圈
額定規格		 極數 接點額定規格 開關認證次數
G6D-F4B DC12V
DC24V		 4 額定負載電壓
AC250V
DC24V

負載電流
3A		 -



VDE認證（認證編號 No.40046252）



型號 操作線圈
額定規格		 極數 接點額定規格 開關認證次數
G3DZ-F4B DC12V
DC24V		 4 額定負載電壓
AC5-240V
DC5-100V

負載電流
0.3A		 -



VDE認證（認證編號 No.40046241）




型號 操作線圈
額定規格		 極數 接點額定規格 開關認證次數
P6DF-F4B DC12V
DC24V		 4 額定負載電壓
AC250V

負載電流
0.3A
