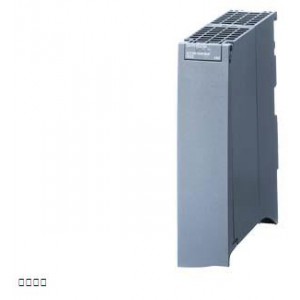

SIMATIC S7-1500， CM PTP RS-422/485 HF 通訊模塊針對串行連接 RS-422 和 RS-485，空閑端口，3964(R)，USS， MODBUS RTU 主站，從站， 115200 kBit/s， 15針 Sub-D 插座

一般信息

產品類型標志

CM PtP RS 422 / 485 HF

產品功能

● I&M 數據

是; I&M 0

● 快速啟動

是

附帶程序包的

● STEP 7 TIA 端口，可組態 / 已集成，自版本

V12 / V12

● STEP 7 可組態/ 已集成，自版本

V5.5 SP2，帶 GSD 文件

● PROFIBUS 版本 GSD 版 / GSD 修訂版以上

- / -

● PROFINET 版本 GSD 版 / GSD 修訂版以上

v2.3 / -

安裝方式/安裝

導軌安裝

是; S7-1500 型材導軌

電源電壓

電源規格

系統電源

輸入電流

耗用電流（額定值）

43 mA; 來自背板總線

功率

來自背板總線的功率輸出

0.65 W

功率損失

功率損失，典型值

0.6 W

地址范圍

每個模塊的地址空間

● 輸入端

8 byte

物理接口

RS 485

● 傳輸速率，***大值

115.2 kbit/s

● 導線長度，***大值

1 200 m

RS 422

● 傳輸速率，***大值

115.2 kbit/s

● 導線長度，***大值

1 200 m

● 四線全雙工連接

是

● 四線多點連接

否

協議

集成協議

自由端口

— 報文長度，***大值

4 kbyte

— 每個字符的位數

7 或 8

— 停止位數量

1 或 2 位

— 奇偶校驗

無、偶數、奇數、始終為 1、始終為 0、任意

3964 (R)

— 報文長度，***大值

4 kbyte

— 每個字符的位數

7 或 8

— 停止位數量

1 或 2 位

— 奇偶校驗

無、偶數、奇數、始終為 1、始終為 0、任意

Modbus RTU 主站

— 地址范圍

1 至 247，擴展 1 至 65,535

— 從站數量，***大值

32

Modbus RTU 從站

— 地址范圍

1 至 247，擴展 1 至 65,535

報文緩沖器

● 報文的緩沖存儲器

8 kbyte

● 可緩沖報文的數量

255

報警/診斷/狀態信息

診斷功能

是

報警

● 診斷報警

是

● 過程報警

否

診斷

● 斷線

是

診斷顯示 LED

● RUN LED

是; 綠色 LED

● ERROR LED

是; 紅色 LED

● 接收 RxD

是; 黃色 LED

● 發送 TxD

是; 黃色 LED

電位隔離

在背板總線和接口之間

是

絕緣

絕緣測試，使用

707 V DC（測試類型）

環境要求

運行中的環境溫度

● 水平安裝，***小值

0 °C

● 水平安裝，***大值

60 °C

● 垂直安裝，***小值

0 °C

● 垂直安裝，***大值

40 °C

參考海平面的運行高度

● ***大海拔安裝高度

5 000 m; 安裝海拔高度的限制 >2 000 m，請見 ET 200MP 系統手冊

分布式運行

在 SIMATIC S7-300

是

在 SIMATIC S7-400

是

在 SIMATIC S7-1500

是

在標準 PROFINET 控制器

是

尺寸

寬度

35 mm

高度

147 mm

深度

127 mm

重量

重量，約

0.22 kg
