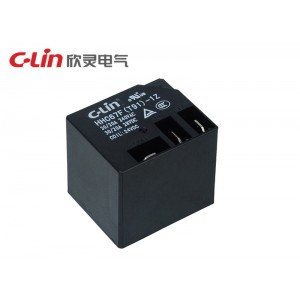

產品概述
HHC系列小型電磁繼電器適用于電子控制設備、家用電器、智能家居、辦公自動化、安保系列、商用機械、通迅設備、汽車、機床、建筑、運輸設備、儀器儀表，可作為遙控中間轉換或放大元件。其引出端子間距、外形尺寸已標準化與國內、外通用。

本系列小型電磁繼電器執行GB14048.5標準。

詳細參數
產品型號 HHC67E（T91）
觸點
形式 1H、1D、1Z
負載
NC：30A/240VAC 28VDC；NO：40A/240VAC 28VDC；
NC：20A/240VAC 28VDC；NO：30A/240VAC 28VDC；
***大切換電壓 240VAC/28VDC
接觸電阻 ≤100mΩ
材料
銀合金
吸合電壓（23℃） DC：≤75%×額定電壓
AC：≤80%×額定電壓
釋放電壓（23℃）
DC：≤10%×額定電壓
AC：≤30%×額定電壓
***大電壓（23℃） 110%×額定電壓
線圈規格 直流（DC） DC：5V~110V
交流（AC） AC：6V~220V
線圈功率
DC：0.93W，AC：1.5VA
吸合時間
≤15ms
釋放時間
≤10ms
介質耐壓
同極觸點之間 1800VAC/1min（漏電流 1mA）
異極觸點之間 -
觸點與線圈 2500VAC/1min（漏電流 1mA）
絕緣電阻 ≥100MΩ（500VDC）
環境溫度 -40~+85℃（不冷凝）
安裝方式 PCB印刷板式
重量 約30g
外形尺寸 32.4×27.4×28.6mm
通用型號 T91、G8P-TP、HF105F-2
產品特點
◇超小型體積；◇功耗低；◇觸點負載大；◇高靈敏度

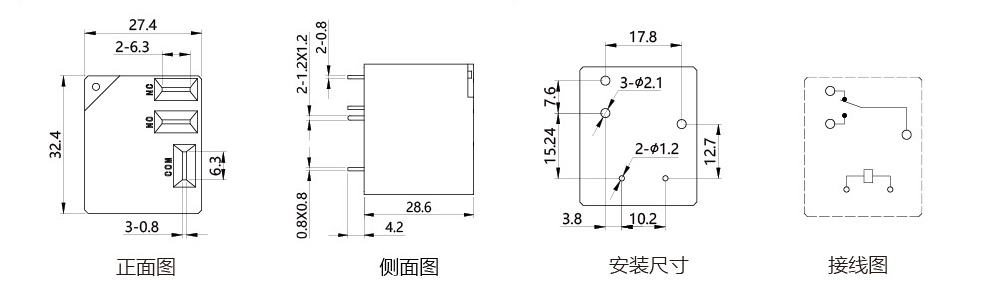

產品尺寸及安裝方式
