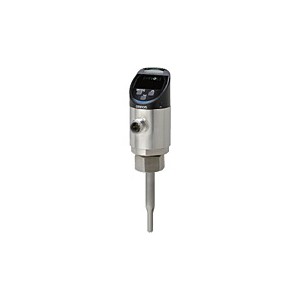

| 型號 | NPN/PNP切換式(COM2) | E8FC-25SD | |||
|---|---|---|---|---|---|
| NPN/PNP切換式(COM3) | E8FC-25ST | ||||
| 適用口徑 | B公稱 | 3/8" | 1/2" | 3/4" | 1" |
| A公稱 | 10A | 15 A | 20A | 25 A | |
| 適用流體 | 不腐蝕接液部材質的液體(水、水溶性冷卻劑、非水溶性油等) | ||||
| 容許壓力*1 | 10MPa | ||||
| 流量監視*2 | 額定流量范圍 | 0.6～14 l/min | 1～30 l/min | 1.5～60 l/min | 2～100 l/min |
| 內徑輸入設定(10A、15 A、20A、25 A) | |||||
| 可顯示范圍 | 0～16 l/min | 0～33 l/min | 0～66 l/min | 0～110 l/min | |
| 零切流量*3 | 0.6 l/min | 1 l/min | 1.5 l/min | 2 l/min | |
| 流量顯示分辨率 | 0.1、0.5、1 l/min可切換 | ||||
| 流量監視響應時間 | 控制輸出：1、2.5、5、10、30、60s | ||||
| 流量監視精度*4 | ±(測定值的7.0%+2.0%F.S.)以下 | ||||
| 流量重復精度 (因響應時間而異) |
1s：±3.5%F.S.、2.5s：±2.5%F.S.、5s：±1.6%F.S.、10s：±1%F.S.、 30s：±0.8%F.S.、60s：±0.6%F.S. |
||||
| 環境溫度特性*5 | ±1.0%F.S./10℃ | ||||
| 應差(滯后) | 可變 | ||||
| 溫度監視*6 | 溫度監視額定范圍*7 | 0～85℃ | |||
| 溫度監視精度 | ±2.5℃ | ||||
| 溫度重復精度 | ±0.5℃ | ||||
| 控制輸出判定 (選擇式) |
標準模式 | 判定測量值是否在閾值以上(以下) | |||
| 窗口模式 | 判定測量值是否在上限值/下限值范圍內 | ||||
| 顯示方式 | 數值顯示：4位7段白色LED帶翻轉功能 狀態指示燈：可選擇綠、橙、紅、OFF為顯示內容。 輸出指示燈：OUT1動作(橙)、OUT2動作(橙) 單位指示燈：l/min(白)、%(白)、℃(白)、ST(白) 通信指示燈：IO- |
||||
| 延時設定 | 1～9999ms (可從無效、ON延時、OFF延時、單觸發中選擇功能) |
||||
| 連接方式 | M12-4極接插件型 | ||||
| 輸出ch1 | 控制輸出 | 流量控制輸出(N.O./N.C.)/溫度控制輸出(N.O./N.C.) NPN/PNP切換式 DC30V以下、***大100mA/ch、剩余電壓1V以下 |
|||
| 模擬電流輸出*8 | 流量模擬輸出/溫度模擬輸出 電流輸出4～20mA(***大負載電阻350Ω以下) (顯示值±2%F.S.) |
||||
| 脈沖輸出 | 1、10、100、1000 l | ||||
| 輸出ch2 | 控制輸出 | 流量控制輸出(N.O./N.C.)/溫度控制輸出(N.O./N.C.) NPN/PNP切換式 DC30V以下、***大100mA/ch、剩余電壓1V以下 |
|||
| 模擬電流輸出*8 | 流量模擬輸出/溫度模擬輸出 電流輸出4～20mA(***大負載電阻350Ω以下) (顯示值±2%F.S.) |
||||
| 脈沖輸出 | 1、10、100、1000 l | ||||
| 外部輸入 | 智能調諧/1點調諧輸入(可切換、初始狀態：無效) 短路電流1.5mA以下、輸入時間20ms以上 |
||||
| IO- |
IO- |
Ver1.1 | |||
| 傳送速度 | E8FC-25SD：COM2(38.4kbps) E8FC-25ST：COM3(230.4Kbps) |
||||
| 數據長 | PD大�。�6byte OD大�。�1byte(M-sequencetype：TYPE_2_V) |
||||
| ***小周期時間 | E8FC-25SD(COM2)：3.2ms E8FC-25ST(COM3)：2.0ms |
||||
| 電源 | 電源電壓 | DC15～30V(含波動(p-p)10%)、Class2 | |||
| 消耗電流 | 2,880mW以下 (電源電壓30V時，電流消耗96mA以下/電源電壓15V時，電流消耗192mA以下) |
||||
| 保護電路 | 電源反接保護、輸出短路保護、輸出反接保護 | ||||
| 耐環境性 | 環境溫度范圍 | 工作時、保存時：各-20～+70℃(無結冰、無結露) | |||
| 適用流體溫度 | 0℃～85℃(配管表面無結冰) | ||||
| 環境濕度范圍 | 工作時、保存時：各35～85%RH(無結露) | ||||
| 耐電壓 | AC500 V50/60Hz1min充電部整體與外殼間 | ||||
| 振動(耐久) | 10～2000Hz雙振幅1.5mm X、Y、Z各方向2h | ||||
| 沖擊(耐久) | 500m/s2X、Y、Z各方向3次 | ||||
| 防護等級 | IP67 | ||||
| 材質 | 接液部 | 檢測部：SUS304、O型圈：FKM | |||
| 接液部以外 | 頭部：PPSU、顯示部：PES、按鈕：PBT、外殼：SUS304L、螺母：SUS304 | ||||
| 重量 | 約190g | ||||
| 附件 | • 使用說明書 各1冊(日語、英語、中文) • 合規性表 • 索引列表 |
||||
