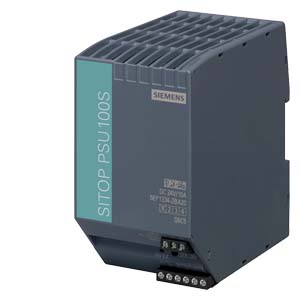

電源 SITOP PSU100S/1AC/DC24V/10A
SITOP PSU100S 24 V/10 A 穩定電源 輸入：120/230 V AC 輸出：24 V DC/10 A *EX 批準不 可用* |
| 輸入 |
| 電網的形狀 |
單相交流 |
| 供電電壓 AC 時 |
|
| ● 初始值 |
范圍自適應 |
| 供電電壓 |
|
| ● 1 AC 時 額定值 |
120 V |
| ● 2 AC 時 額定值 |
230 V |
| 輸入電壓 |
|
| ● 1 AC 時 |
85 ... 132 V |
| ● 2 AC 時 |
170 ... 264 V |
| 輸入端規格 超廣域輸入 |
否 |
| 過電壓的過載能力 |
2.3 ×V額定輸入 ，1.3ms |
| 工作條件 斷電橋接方式 |
Vin = 93/187 V時 |
| 跨接時間 輸出電流額定值中 在電網停電時 ***小值 |
20 ms |
| 工作條件 斷電橋接方式 |
Vin = 93/187 V時 |
| 電網頻率 |
|
| ● 1 額定值 |
50 Hz |
| ● 2 額定值 |
60 Hz |
| 電網頻率 |
47 ... 63 Hz |
| 輸入電流 |
|
| ● 輸入電壓額定值為 120 V 時 |
4.49 A |
| ● 輸入電壓額定值為 230 V 時 |
1.91 A |
| 電流限制 接通電流 25 °C 時 ***大值 |
60 A |
| I2t 值 ***大值 |
5.6 A²·s |
| 保險絲規格 |
T 6.3 A/250 V (不可用) |
| ● 電源線內 |
建議微型斷路器：10A 特性曲線C |
| 輸出 |
| 電壓波形 輸出端上 |
調節后、零電位直流電壓 |
| 輸出電壓 DC 時 額定值 |
24 V |
| 輸出電壓 |
|
| ● 輸出端 1 上 DC 時 額定值 |
24 V |
| 相對總公差 電壓 |
3 % |
| 相對調節精度 輸出電壓 |
|
| ● 輸入電壓緩慢波動時 |
0.1 % |
| ● 歐姆負載緩慢波動時 |
1 % |
| 剩余波紋度 |
|
| ● ***大值 |
150 mV |
| ● 典型 |
20 mV |
| 電壓峰段 |
|
| ● ***大值 |
240 mV |
| ● 典型 |
160 mV |
| 可調節的輸出電壓 |
22.8 ... 28 V |
| 產品功能 可調整輸出電壓 |
是 |
| 輸出電壓設置方式 |
通過電位器 |
| 顯示方式 針對正常運行 |
24 V 的綠色 LED 正常 |
| 信號類型 輸出端上 |
繼電器觸點（常開節點，額定值60 V DC / 0.3 A）表示“24V正常” |
| 輸出電壓特性 接通時 |
V輸出 超調< 3% |
| 動作延遲時間 ***大值 |
0.3 s |
| 電壓升高時間 輸出電壓 |
|
| ● 典型 |
20 ms |
| 輸出電流 |
|
| ● 額定值 |
10 A |
| ● 測量范圍 |
0 ... 12 A; 12 A 升至 +45 °C; +60 ... +70 °C: 降額使用 3%/K |
| 輸出的有效功率 典型 |
288 W |
| 瞬時過載電流 |
|
| ● 啟動期間短路 典型 |
32 A |
| ● 運行期間短路 典型 |
32 A |
| 過電流持續過載時間 |
|
| ● 啟動期間短路 |
1 000 ms |
| ● 運行期間短路 |
1 000 ms |
| 產品特點 |
|
| ● 設備并聯 |
是 |
| 并聯設備的數量 增加功率 |
2 |
| 效率 |
| 百分比效率 |
90 % |
| 損耗功率 [W] |
|
| ● 輸出電壓額定值時 輸出電流額定值中 典型 |
25 W |
| 閉環控制 |
| 相對調節精度 輸出電壓 輸入電壓快速波動 +/- 15 % 典型 |
0.3 % |
| 相對調節精度 輸出電壓 歐姆負載階躍時 10/90/10 % 典型 |
3 % |
| 調節時間 |
|
| ● 負載 10 % 階躍至 90 % 時 典型 |
1 ms |
| ● 負載 90 % 階躍至 10 % 時 典型 |
1 ms |
| 保護和監測 |
| 防過壓保護器規格 |
發生內部故障時過壓保護，Vout < 33 V |
| 電流限制動作值 |
12 ... 14.6 A |
| 輸出的特性 短路保護 |
是 |
| 短路保護規格 |
恒流輸出特性 |
| 持續短路電流 有效值 |
|
| ● 典型 |
14.6 A |
| 過電流過載能力 正常運行時 |
過載150%額定電流輸出 ， 5s/min |
| 顯示方式 適用于過載和短路 |
- |
| 安全 |
| 電位隔離 入口與出口之間 |
是 |
| 電位隔離 |
符合 EN 60950-1 和 EN 50178 的 SELV 輸出電壓 |
| 設備保護等級 |
Class I |
| 泄漏電流 |
|
| ● ***大值 |
3.5 mA |
| ● 典型 |
0.8 mA |
| 防護等級 IP |
IP20 |
| |
| EMC |
| 標準 |
|
| ● 適用于干擾發射 |
EN 55022 Class B |
| ● 適用于電網諧波限制 |
EN 61000-3-2 |
| ● 適用于抗干擾性 |
EN 61000-6-2 |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
-25 ... +70 °C; 自然對流 |
| ● 運輸期間 |
-40 ... +85 °C |
| ● 存放期間 |
-40 ... +85 °C |
| 氣候級 符合 IEC 60721 |
氣候類型為 3K3，5 … 95% 無冷凝 |
| 機械裝置 |
| 電氣連接規格 |
螺栓連接 |
| ● 在輸入端 |
L, N, PE: 每 0.5 ... 2.5 mm² 1個螺釘型端子 單芯/多股 |
| ● 輸出端上 |
+, -: 每 0.5 ... 2.5 mm² 2個螺釘型端子 |
| ● 用于輔助觸點 |
告警信號：每 0.5 ... 2.5 mm² 2個螺釘型端子 |
| ● 用于信號觸點 |
每 0.5 ... 2.5 mm² 2個螺釘型端子 |
| 寬度 外殼的 |
70 mm |
| 高度 外殼的 |
125 mm |
| 深度 外殼的 |
120 mm |
| 須遵守間距 |
|
| ● 上 |
50 mm |
| ● 下 |
50 mm |
| ● 左 |
0 mm |
| ● 右 |
0 mm |
| 凈重 |
0.8 kg |
| 產品特點 外殼的 可順序排列的殼體 |
是 |
| 緊固類型 |
安裝在DIN導軌 EN 60715 35x7.5/15上 |
| 電氣附件 |
緩沖模塊 |
| 機械附件 |
設備標志銘牌 20 mm × 7 mm，淡綠松石色 3RT1900 - 1SB20 |
| 平均故障間隔時間 (MTBF) 40 °C 時 |
1 614 510 h |
| 其他說明 |
在額定輸入電壓和環境溫度25℃的參數（除非另有規定） |
