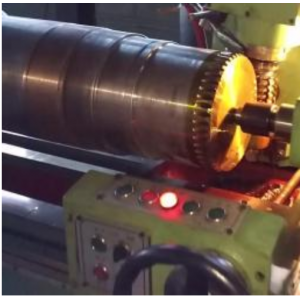

機床主要用途：YB6020型半自動花鍵軸銑床主要采用滾銑加工直槽花鍵軸，鍵開線花鍵軸，齒軸和直齒輪等。本機床適用于汽車，拖拉機工業與機床機床制造業，液壓件制造業，起重機械，建筑機械等行業的花鍵軸，齒軸的加工。
機床特點：
*機床床身采用**鑄鐵材質鑄造并經過回火處理加強機床的整體抗震性能，機床導軌采用高頻淬火處理，表面硬度高延長導軌面的使用壽命。
*主軸表面經氮化研磨拋光處理，表面硬度高，經久耐用。
*主要部件都經過調質，滲碳，淬火處理。
*機床所用銅制（套 軸瓦 分度渦輪）工件都采用ZQsn6-6-3材質錫青銅，增加機床以及工件的使用壽命。
*機床主要轉動部件均采用螺旋傘齒輪傳動，扭矩加大減少磨損，減小噪音。
本機床可訂做加工長度3000mm-5000mm的型號
| 項 目 |
參 數 |
項 目 |
參 數 |
| ***大加工直徑 |
160 mm |
車頭主軸套孔的錐度 |
莫氏5號 |
| ***大加工花鍵長度 |
1350mm |
尾架套筒孔的錐度 |
莫氏5號 |
| ***距 |
1500mm |
尾架套筒***大移動量 |
60mm |
| 進給量范圍 |
0.41－2.97mm/工件每轉 |
快速電機功率/轉速 |
1.1KW / 940r/m |
| 銑刀轉速的級數 |
6級 |
主電動機的功率/轉速 |
4.0KW / 950r/m |
| 加工花鍵齒數 |
4-36 |
冷卻泵電機功率/轉速 |
0.18KW / 2700r/m |
| ***大安裝銑刀直徑 |
130 mm |
工作臺快速移動速度 |
2.24m/分鐘 |
| ***大安裝銑刀長度 |
110mm |
機床外型尺寸(長x寬x高)
|
3225x1607x1640mm |
| 銑刀桿直徑 |
27、32、40mm |
機床凈重 |
約5500kg |
| 銑刀主軸孔的錐度 |
莫氏4號 |
|
|
機床主要用途：YB6020型半自動花鍵軸銑床主要采用滾銑加工直槽花鍵軸，鍵開線花鍵軸，齒軸和直齒輪等。本機床適用于汽車，拖拉機工業與機床機床制造業，液壓件制造業，起重機械，建筑機械等行業的花鍵軸，齒軸的加工。
機床特點：
*機床床身采用**鑄鐵材質鑄造并經過回火處理加強機床的整體抗震性能，機床導軌采用高頻淬火處理，表面硬度高延長導軌面的使用壽命。
*主軸表面經氮化研磨拋光處理，表面硬度高，經久耐用。
*主要部件都經過調質，滲碳，淬火處理。
*機床所用銅制（套 軸瓦 分度渦輪）工件都采用ZQsn6-6-3材質錫青銅，增加機床以及工件的使用壽命。
*機床主要轉動部件均采用螺旋傘齒輪傳動，扭矩加大減少磨損，減小噪音。
本機床可訂做加工長度3000mm-5000mm的型號
| 項 目 |
參 數 |
項 目 |
參 數 |
| ***大加工直徑 |
200 mm |
車頭主軸套孔的錐度 |
莫氏5號 |
| ***大加工花鍵長度 |
2300mm |
尾架套筒孔的錐度 |
莫氏5號 |
| ***距 |
2500mm |
尾架套筒***大移動量 |
60mm |
| 進給量范圍 |
0.41－2.97mm/工件每轉 |
快速電機功率/轉速 |
1.1KW / 940r/m |
| 銑刀轉速的級數 |
6級 |
主電動機的功率/轉速 |
4.0KW / 950r/m |
| 加工花鍵齒數 |
4-50 |
冷卻泵電機功率/轉速 |
0.18KW / 2700r/m |
| ***大安裝銑刀直徑 |
130 mm |
工作臺快速移動速度 |
2.24m/分鐘 |
| ***大安裝銑刀長度 |
110mm |
機床外型尺寸(長x寬x高)
|
4225x1607x1640mm |
| 銑刀桿直徑 |
27、32、40mm |
機床凈重 |
約6800kg |
| 銑刀主軸孔的錐度 |
莫氏4號 |
|
|
YB6212/PC***花銑床
*機床床身采用**鑄鐵材質鑄造并經過回火處理加強機床的整體抗震性能，機床導軌采用高頻淬火處理，表面硬度高延長導軌面的使用壽命。 *主軸表面經氮化研磨拋光處理，表面硬度高，經久耐用。
一、 機床的用途與性能
本機床系半自動***花鍵軸銑床，用于滾銑各種齒形的花鍵軸零件，也可以滾銑少于36齒的直齒、斜齒圓柱形連軸及齒輪。
1、機床能完成自動的工作循環，如有特殊訂貨要求，可有二種工作循環供選擇。一次工作循環，用在僅一次切削的加工，二次工作循環用在粗、精二次切削的加工。粗-精循環自動轉換，且精加工余量可調整。
2、進給方式可采用工件軸向進給或滾刀徑向-工件軸向進給。
3、機床的軸向運動螺母中有調整間隙機構，可按“順銑”或“逆銑”加工方式工作。
4、機床有滾刀手動竄刀機構，用以進行“對刀”和提高刀具壽命。
5、備有工件中心架及托架，以用于加工細長花鍵軸零件和便于工件的安裝。
6、機床主要部位均為自動潤滑。
機床特點：
*機床床身采用**鑄鐵材質鑄造并經過回火處理加強機床的整體抗震性能，機床導軌采用高頻淬火處理，表面硬度高延長導軌面的使用壽命。
*主軸表面經氮化研磨拋光處理，表面硬度高，經久耐用。
*主要部件都經過調質，滲碳，淬火處理。
二、 技術規格外形輪廊尺寸
| 項 目 |
參 數 |
項 目 |
參 數 |
| ***大加工直徑 |
125mm |
機床重量 |
約4000kg |
| ***大加工長度 |
900mm |
冷卻泵電機 |
0.12KW |
| ***大加工模數 |
4mm |
外形輪廊尺寸 |
2575×1686×1653mm |
| 加工齒數 |
4-36齒 |
車頭主軸孔通徑 |
70mm |
| 加工工件螺旋角 |
45° |
滾刀轉速（6級) |
80-250r/min |
| ***大工件長度 |
1000mm |
進給量（10級） |
0.5-4mm/r |
| 滾刀與工件軸心距 |
（Max./MIN) 160/30mm |
溜板快速運動速度 |
1m/min |
| ***大安裝滾刀尺寸 |
（直徑/長度）130/115mm |
主電機功率 |
4KW |
| 刀桿直徑 |
22、27、32、40 |
快速電機 |
1.5KW |
| ***大竄刀量 |
40mm |
液壓電機 |
1.1KW |
| 銑頭***大調整角 |
90º |
--- |
---
|
