1 概 述

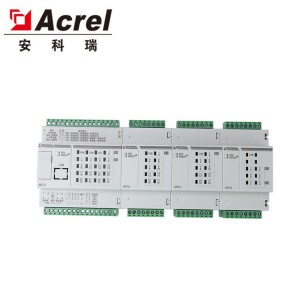

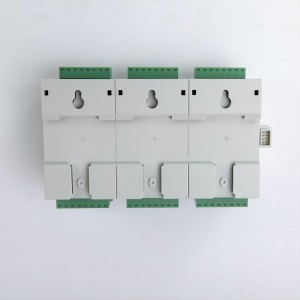

ARTU模塊化遠程終端單元是高性能配電智能化元件，應用于智能配電、工業自動化等領域。ARTU100系列遠 程終端單元提供開關量輸入、開關量輸出、模擬量輸入、模擬量輸出，能夠?qū)⒉杉�到的信號通過RS485串口、 RJ45以太網接口、2G、Lora、4G無線通訊將數據傳輸至后臺。

符合標準： GB/T 19582.1-2004 基于Modbus協議的工業自動化網絡規范

第1部分：Modbus應用協議

GB/T 19582.2-2008 基于Modbus協議的工業自動化網絡規范

第2部分：Modbus協議在串行鏈路上的實現指南

GB/T13729-2002 遠動終端設備

DL/T630—1997 交流采樣遠動終端技術條件

DL/T 634.5101-2009 遠動設備及系統第5-101部分:傳輸規定

DL/T 634.5104-2009 遠動設備及系統第5-104部分:傳輸規定

2 型號說明

注：選配模塊時 MPOW 電源模塊必選。

3 技術參數

4 外形尺寸

8 調試與維護

8.1 使用說明

1) 通電前首先檢查電源線是否正確接入。

2) 通電后，電源指示燈（POWER）被點亮，同時運行燈（RUN）開始閃爍，時間間隔為 1 秒。

3) 通訊的建立

a) 正確接入 RS485 總線，并連接至上位機。

b) 上位機根據模塊的站號和波特率，按規約格式下發命令。此時模塊的通信指示燈閃爍，表明模塊 已經收到上位機命令并應答，即通訊已經建立。

8.2 調 試

1) 通電前檢查電源是否連接正確。

2) 通電后，觀察電源燈是否點亮，若不亮則表明電源未加上。

3) 觀察運行燈是否閃爍，若不閃爍，表明模塊沒有正常運行。

4) 只有當通訊指示燈閃爍時，才表明通訊建立起來。

5) 設置上位機查詢時間間隔。由于總線是半雙工方式，上位機應設定適當?shù)臅r間間隔，時間間隔應根據 模塊應答命令的長短和波特率決定，時間間隔設置不當會導致通訊失敗。
