一 產品簡介

1 概述

安科瑞智能低壓保護裝置（以下簡稱 ALP），適用于額定電壓至 AC 660V、額定電流至AC 400A、額定頻率為 50/60Hz 的低壓系統。產品體積小，結構緊湊，安裝方便，是低壓饋線終端的保護、監測和控制的智能化綜合裝置。

ALP 系列產品集保護、測量、控制、總線通訊為一體，同時提供了遠程自動控制、現場直接控制、 面板指示、信號報警、操作記錄、跳閘報警記錄及開關量記錄等功能。適用于煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域。

2 產品特點

■ 輔助電源支持 AC 85V～265V/DC 110V～350V 或 AC 380V±10%（需另配 380V 電源模塊）。

■ 測量功能包括保護回路的電流、電壓測量和其他參數如功率、剩余電流（漏電流）的測量。

■ 具有反時限過流、低定時限過流、高定時限過流、低定時限零序、高定時限零序、反時限零序、斷相保護、電流不平衡、需量保護、聯動保護、欠壓保護、過壓保護、漏電保護等功能。

■ 過流保護和零序過流保護具有多個反時限特性可選。

■ ***多 9 路 DI 無源干接點輸入，信號電源采用內置 DC24V 電源。

■ ***多 5 路 DO 輸出，用于保護跳閘、遙控和報警。

■ 具有標準的 RS-485 通訊接口，采用 ModbusRTU，保證了上位機通訊的快速可靠。

■ 具有 DC4-20mA 模擬量輸出接口，可設定多項模擬量參數。

■ 具有系統時鐘和 8 次故障記錄功能，系統時鐘記錄當前時間（日、時、分、秒），故障記錄功能記錄故障原因。

■ 采用全中文液晶顯示界面。

二 安科瑞ALP200-400/M智能低壓保護裝置技術指標

安科瑞智能低壓保護裝置

低壓PT保護器

三 產品功能

四 外形尺寸

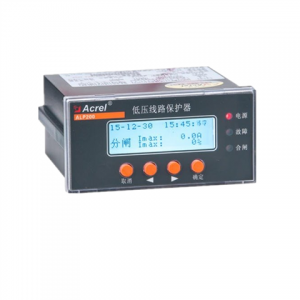

● ALP200低壓線路保護器

● 互感器

1A、5 A專用電流互感器

注：一次電流從P1面進，P2面（灌膠面）出；二次引線黃色為S2，紅色為S1，引線長150mm，引線截面積0.22m2
100A及以下專用電流互感器外形尺寸

160A電流互感器外形尺寸

400A電流互感器外形尺寸

100A及以下漏電流互感器外形尺寸

160A、400A漏電流互感器外形尺寸
