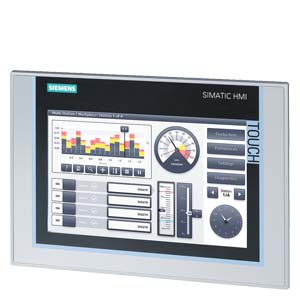

SIMATIC HMI TP900 Comfort， 精智面板， 觸摸操作， 9” 寬屏 TFT 顯示屏， 一千六百萬色， PROFINET 接口， MPI/PROFIBUS-DP 接口， 12MByte 項目組態存儲器， Windows CE 6.0， 可項目組態的***低版本 WinCC Comfort 11版 |
| 一般信息 |
| 產品類型標志 |
TP900 Comfort |
| 顯示 |
| 顯示屏規格 |
TFT |
| 屏幕對角線 |
9 in |
| 屏幕寬度 |
195 mm |
| 屏幕高度 |
117 mm |
| 顏色數量 |
16 777 216 |
| 分辨率（像素） |
| ● 水平圖像分辨率 |
800 pixel |
| ● 垂直圖像分辨率 |
480 pixel |
| 背光燈 |
| ● MTBF 背景照明（溫度為 25 °C 時） |
80 000 h |
| ● 可調節背景照明 |
是; 0-100 % |
| 操作元件 |
| 鍵盤字體 |
| ● 功能按鍵 |
|
| — 功能按鍵數量 |
0 |
| — 帶 LED 的功能按鍵數量 |
0 |
| ● 帶有 LED 的按鍵 |
否 |
| ● 系統按鍵 |
否 |
| ● 數字鍵盤 |
是; 屏幕鍵盤 |
| ● 字母數字鍵盤 |
是; 屏幕鍵盤 |
| 觸摸屏 |
| ● 觸摸屏規格 |
是; 模擬式電阻 |
| 過程操作擴展 |
| ● DP 直接 LED（LED 作為 S7 輸出外設） |
|
| — F1...Fx |
0 |
| ● 直接按鍵（按鍵作為 S7 輸入外圍設備） |
|
| — F1...Fx |
0 |
| ● 直接按鍵（觸摸按鍵作為 S7 輸入外圍設備） |
40 |
| 安裝方式/安裝 |
| 安裝位置 |
垂直 |
| 壁板安裝/直接安裝 |
否 |
| 可以垂直安裝（縱向格式） |
是 |
| 可以橫向安裝（橫向格式） |
是 |
| 無外部通風時的***大允許傾斜角度 |
35° |
| 電源電壓 |
| 電源的電壓類型 |
DC |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 輸入電流 |
| 耗用電流（額定值） |
0.75 A |
| 接通電流脈沖 I²t |
0.5 A²·s |
| 功率 |
| 接收的有效功率典型值 |
18 W |
| 處理器 |
| 處理器類型 |
X86 |
| 存儲器 |
| 閃存 |
是 |
| RAM |
是 |
| 用于用戶數據的可用存儲器 |
12 Mbyte |
| 輸出類型 |
| Info LED |
否 |
| 電源 LED |
否 |
| Error LED |
否 |
| 聲音 |
|
| ● 蜂鳴器 |
否 |
| ● 揚聲器 |
是 |
| 時間 |
| 時鐘 |
| ● 硬件時鐘（實時時鐘） |
是 |
| ● 軟件時鐘 |
是 |
| ● 緩存 |
是; 緩沖持續時間典型值為 6 周 |
| ● 可同步 |
是 |
| 接口 |
| 工業以太網接口數量 |
1; 2 個端口（交換機） |
| RS 485 接口數量 |
1; RS 422 / 485 接口組合 |
| RS 422 接口數量 |
0; 共同附帶 RS 485 |
| RS 232 接口數量 |
0 |
| USB 接口數量 |
2; USB 2.0 |
| ● USB-Mini-B |
1; 5 針 |
| 20 mA 接口數量 (TTY) |
0 |
| 并行接口數量 |
0 |
| 其他接口數量 |
0 |
| SD 卡插槽數量 |
2 |
| 帶軟件接口 |
否 |
| 工業以太網 |
| ● 工業以太網狀態 LED |
2 |
| ● 集成開關的端口數量 |
2 |
| |
| 報警/診斷/狀態信息 |
| 診斷 |
| ● 診斷信息可讀 |
是; S7 控制器 |
| EMV |
| 依據 EN 55 011 標準抑制無線電干擾輻射 |
| ● 極限值等級 A 適用于工業領域中的應用 |
是 |
| ● 極限值等級 B 適用于居民區中的應用 |
否 |
| 防護等級和防護類別 |
| IP（正面） |
IP65 |
| IP（背面） |
IP20 |
| NEMA（正面） |
|
| ● 包括類型 4，正面 |
是 |
| ● 包括類型 4x 正面 |
是 |
| 標準、許可、證書 |
| CE 標記 |
是 |
| cULus |
是 |
| RCM（原 C-TICK） |
是 |
| KC 許可 |
是 |
| 在防爆區域使用 |
| ● ATEX 區域 2 |
是 |
| ● ATEX 區域 22 |
是 |
| ● IECEx 2 區 |
是 |
| ● IECEx 22 區 |
是 |
| ● cULus I 類 1 區 |
否 |
| ● cULus I 類 2 區，2 級 |
是 |
| ● FM I 類 2 級 |
是 |
| 船舶建造許可 |
| ● 德國勞埃德船級社 (GL) |
是 |
| ● 美國船舶檢驗局 (ABS) |
是 |
| ● 必維國際檢驗集團 (BV) |
是 |
| ● 挪威船級社 (DNV) |
是 |
| ● 英國勞氏船級社 (LRS) |
是 |
| ● 日本船級社 (Class NK) |
是 |
| ● 波蘭船級社 (PRS) |
否 |
| 環境要求 |
| 運行中的環境溫度 |
| 操作（垂直安裝） |
| — 垂直安裝時的***小值 |
0 °C |
| — 垂直安裝時的***大值 |
50 °C; （55 °C，參見文獻 ID：64847814） |
| 操作（***大傾斜角度） |
| — ***大傾斜角度時的***小值 |
0 °C |
| — ***大傾斜角度時的***大值 |
40 °C |
| 操作（垂直安裝，縱向格式） |
| — 垂直安裝時的***小值 |
0 °C |
| — 垂直安裝時的***大值 |
40 °C |
| 操作（***大傾斜角度，縱向格式） |
| — ***大傾斜角度時的***小值 |
0 °C |
| — ***大傾斜角度時的***大值 |
35 °C |
| 運輸/儲存時的環境溫度 |
| ● ***小值 |
-20 °C |
| ● ***大值 |
60 °C |
| 相對空氣濕度 |
| ● 操作，***大值 |
90 %; 無凝結 |
| 操作系統 |
| 專有 |
否 |
| 預安裝的操作系統 |
| ● Windows CE |
是 |
| 項目組態 / 標題 |
| 消息顯示 |
是 |
| 報文系統（包括緩沖器和應答器） |
是 |
| 過程值顯示（輸出） |
是 |
| 可規定過程值（輸入） |
是 |
| 方案管理 |
是 |
| 組態軟件 |
| ● STEP 7 Basic (TIA Portal) |
否 |
| ● STEP 7 Professional (TIA Portal) |
否 |
| ● WinCC flexible Compact |
否 |
| ● WinCC flexible Standard |
否 |
| ● WinCC flexible Advanced |
否 |
| ● WinCC Basic (TIA Portal) |
否 |
| ● WinCC Comfort (TIA Portal) |
是; V11 以上版本 |
| ● WinCC Advanced (TIA Portal) |
是; V11 以上版本 |
| ● WinCC Professional (TIA Portal) |
是; V11 以上版本 |
| 語言 |
| 在線語言 |
| ● 聯機/運行時間語言數量 |
32 |
| 語言 |
| ● 每個項目的語言 |
32 |
| |
| 外設/選項 |
| 打印機 |
是 |
| SIMATIC HMI MM 存儲卡：多媒體存儲卡 |
是; ***多 128 MB |
| SIMATIC HMI SD 存儲卡：數字存儲卡 |
是; ***多 2 GB |
| SIMATIC HMI CF 存儲卡：CF 卡 |
否 |
| USB 存儲器 |
是 |
| SIMATIC IPC USB 閃存（USB 記憶棒） |
是; ***多 16 GB |
| SIMATIC HMI USB 內存（USB 記憶棒） |
是; ***多 8 GB |
| 網絡攝像機 |
是 |
| 機械/材料 |
| 外殼材料（正面） |
|
| ● 塑料 |
否 |
| ● 鋁材 |
是 |
| ● 不銹鋼 |
否 |
| 尺寸 |
| 外殼正面寬度 |
274 mm |
| 外殼正面高度 |
190 mm |
| 安裝截面，寬度 |
251 mm |
| 安裝截面，高度 |
166 mm |
| 安裝深度 |
63 mm |
| 重量 |
| 重量（不含包裝） |
1.9 kg |
| 重量（含包裝） |
2.6 kg |
