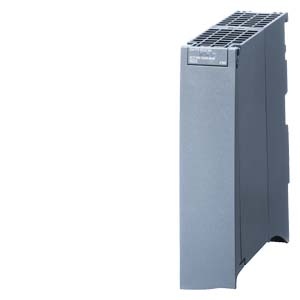

SIMATIC S7-1500， CM PTP RS-232 BA 通訊模塊針對 串行連接 RS-232， 空閑端口，3964(R)，USS， 19200 kBit/s， 9針 Sub-D 連接器 |
| 一般信息 |
| 產品類型標志 |
CM PtP RS 232 BA |
| 產品功能 |
| ● I&M 數據 |
是; I&M 0 |
| ● 快速啟動 |
是 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V12 / V12 |
| ● STEP 7 可組態/ 已集成，自版本 |
V5.5 SP2，帶 GSD 文件 |
| ● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 |
- / - |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
V2.3 |
| 安裝方式/安裝 |
| 導軌安裝 |
是; S7-1500 型材導軌 |
| 電源電壓 |
| 電源規格 |
系統電源 |
| 輸入電流 |
| 耗用電流（額定值） |
50 mA; 來自背板總線 |
| 功率 |
| 來自背板總線的功率輸出 |
0.75 W |
| 功率損失 |
| 功率損失，典型值 |
0.6 W |
| 地址范圍 |
| 每個模塊的地址空間 |
| ● 輸入端 |
8 byte |
| 物理接口 |
| RS 232 |
| ● 傳輸速率，***大值 |
19.2 kbit/s |
| ● 導線長度，***大值 |
15 m |
| ● RS 232 伴隨信號 |
RTS, CTS, DTR, DSR, RI, DCD |
| 協議 |
| 集成協議 |
| 自由端口 |
| — 報文長度，***大值 |
1 kbyte |
| — 每個字符的位數 |
7 或 8 |
| — 停止位數量 |
1 或 2 位 |
| — 奇偶校驗 |
無、偶數、奇數、始終為 1、始終為 0、任意 |
| 3964 (R) |
| — 報文長度，***大值 |
1 kbyte |
| — 每個字符的位數 |
7 或 8 |
| — 停止位數量 |
1 或 2 位 |
| — 奇偶校驗 |
無、偶數、奇數、始終為 1、始終為 0、任意 |
| 報文緩沖器 |
| ● 報文的緩沖存儲器 |
2 kbyte |
| ● 可緩沖報文的數量 |
255 |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是 |
| 報警 |
| ● 診斷報警 |
是 |
| ● 過程報警 |
否 |
| 診斷 |
| ● 斷線 |
是 |
| 診斷顯示 LED |
| ● RUN LED |
是; 綠色 LED |
| ● ERROR LED |
是; 紅色 LED |
| ● 接收 RxD |
是; 黃色 LED |
| ● 發送 TxD |
是; 黃色 LED |
| 電位隔離 |
| 在背板總線和接口之間 |
是 |
| 絕緣 |
| 絕緣測試，使用 |
707 V DC（測試類型） |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
0 °C |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
0 °C |
| ● 垂直安裝，***大值 |
40 °C |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
5 000 m; 安裝海拔高度的限制 >2 000 m，請見 ET 200MP 系統手冊 |
| 分布式運行 |
| 在 SIMATIC S7-300 |
是 |
| 在 SIMATIC S7-400 |
是 |
| 在 SIMATIC S7-1500 |
是 |
| 在標準 PROFINET 控制器 |
是 |
| 尺寸 |
| 寬度 |
35 mm |
| 高度 |
147 mm |
| 深度 |
127 mm |
| 重量 |
| 重量，約 |
0.22 kg |
