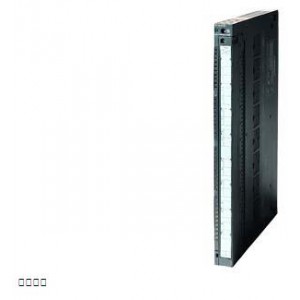

SIMATIC S7-400，模擬輸入 SM 431，電位隔離 8 模擬輸入；分辨率 14 位 U/I/電阻 8 模擬輸入，周期時間 0.416 MS |
| 電源電壓 |
| 負載電壓 L+ |
| ● 額定值 (DC) |
24 V; 只在為雙線測量變換器供電時需要 |
| ● 反極性保護 |
是 |
| 輸入電流 |
| 來自負載電壓 L+（空載），***大值 |
200 mA; 在 8 個相連接、全控制的雙線測量變頻器時 |
| 來自背板總線 DC 5 V，***大值 |
1 000 mA |
| 功率損失 |
| 功率損失，典型值 |
4.9 W |
| 模擬輸入 |
| 模擬輸入端數量 |
8 |
| ● 電壓/電流測量時 |
8 |
| ● 測量電阻時 |
4 |
| 電壓輸入允許的輸入電壓（毀壞限制），***大值 |
18 V; 18 V 持續電壓，1 ms 內 75 V（占空比 1：20） |
| 電流輸入允許的輸入電流（毀壞限制），***大值 |
40 mA; 持續電壓 |
| 電阻傳感器的恒定測量電流，典型值 |
1.67 mA |
| 輸入范圍 |
| ● 電壓 |
是 |
| ● 電流 |
是 |
| ● 熱電偶 |
否 |
| ● 電阻溫度計 |
否 |
| ● 電阻 |
是 |
| 輸入范圍（額定值），電壓 |
| ● 1 V 至 5 V |
是 |
| — 輸入電阻（1 V 至 5 V） |
10 M |
| ● -1 V 至 +1 V |
是 |
| — 輸入電阻（-1 V 至 +1 V） |
10 M |
| ● -10 V 至 +10 V |
是 |
| — 輸入電阻（-10 V 至 +10 V） |
100 k |
| 輸入范圍（額定值），電流 |
| ● -20 mA 至 +20 mA |
是 |
| — 輸入電阻（-20 mA 至 +20 mA） |
50 |
| ● 4 mA 至 20 mA |
是 |
| — 輸入電阻（4 mA 至 20 mA） |
50 k |
| 輸入范圍（額定值），電阻 |
| ● 0 至 600 歐姆 |
是 |
| 導線長度 |
| ● 屏蔽，***大值 |
200 m |
| 輸入端的模擬值構成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
14 bit; 14 / 14 / 14 |
| ● 可參數化的集成時間 |
是 |
| ● 基本轉換時間 (ms) |
52 µs |
| ● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制 |
無/400/60/50 Hz |
| ● 輸入濾波器的時間常數 |
15 µs |
| ● 組件的基本執行時間（釋放所有通道） |
0.42 s |
| 傳感器 |
| 信號傳感器連接 |
| ● 用于電壓測量 |
是; 可能 |
| ● 對于作為兩線制測量變送器時的電流測量 |
是 |
| ● 對于作為四線制測量變送器時的電流測量 |
是 |
| ● 對于利用兩線制接口進行的電阻測量 |
是; 電纜電阻被一同測量 |
| ● 對于利用三線制接口進行的電阻測量 |
是; 電纜電阻被一同測量 |
| ● 對于利用四線制接口進行的電阻測量 |
是 |
| 誤差/精度 |
| 溫度錯誤（與輸入范圍有關），(+/-) |
0.03 %/K |
| 整個溫度范圍內的操作錯誤限制 |
| ● 電壓，與輸入范圍有關，(+/-) |
0.7 %; ±1 V 時 ±0.7 %；±10 V 時 ±0.9 %；1 至 5 V |
| ● 電流，與輸入范圍有關，(+/-) |
0.8 %; ±20 mA 時，4 至 20 mA |
| ● 電阻，與輸入范圍有關，(+/-) |
1 % |
| 基本錯誤限制（25 °C 時的操作錯誤限制） |
| ● 電壓，與輸入范圍有關，(+/-) |
0.6 %; ±1 V 時 0.6 %；±10 V 時 0.75 %；1 至 5 V |
| ● 電流，與輸入范圍有關，(+/-) |
0.7 %; ±20 mA 時，4 至 20 mA |
| ● 電阻，與輸入范圍有關，(+/-) |
0.7 %; 0 至 600 歐姆 |
| 報警/診斷/狀態信息 |
| 診斷功能 |
否 |
| 電位隔離 |
| 模擬輸入電位隔離 |
| ● 模擬輸入電位隔離 |
是; 內部/外部 |
| ● 在通道之間 |
否 |
| ● 在通道和背板總線之間 |
是 |
| ● 在通道和負載電壓 L+ 之間 |
是 |
| 絕緣 |
| 絕緣測試，使用 |
2120 V DC 在總線和模擬部件之間；500 V DC 在總線和位置接地之間；500 V DC 在模擬部件和 L+/M 之間；2120 V DC 在模擬部件和位置接地之間；2120 V DC 在 L+/M 和位置接地之間 |
| 尺寸 |
| 寬度 |
25 mm |
| 高度 |
290 mm |
| 深度 |
210 mm |
| 重量 |
| 重量，約 |
500 g |
