HY5700-16mA(Z)是漢源高科研發生產的一款16路單向4~20mA電流模擬量光端機；光端機分為發射機和接收機兩部分，成對使用。發射機實現對4~20ma的電流信號轉換為光纖信號傳輸，16路模擬量可同時輸入；接收機把光纖信號還原為4~20mA的電流信號。

漢源高科電流模擬量光端機為工業自動化控制系統、PLC/DCS系統、信號測量及數據采集系統的現場各種PLC/DCS、儀器儀表、電流、電量、溫度、濕度、風速、光照、壓力、重量、流量、液位、距離、位移、氣體濃度、化學元素含量檢測等等各種傳感器、變送器、編碼器、計數器、變頻器、伺服器、執行器、分析儀以及各種模擬信號設備輸出的模擬電流信號進行遠距離光纖傳輸和供電配電而設計。模擬電流輸入輸出范圍支持4～20mA，支持可選HART協議。支持二線、三線信號輸入，支持單獨電源供電、總線供電等靈活的供電輸入可選方式。支持24VDC配電輸出，以便對模擬量設備提供配電輸入供電。支持輸入、輸出及電源三端隔離，采用高速數字隔離技術，其傳輸速度快、穩定性高；內置靜電保護及防雷保護電路，可有效防止設備之間由于地不平衡引起的串口損壞及靜電擊穿、能夠降低和抑制雷電、浪涌信號沖擊。所有保護電路都采用高可靠、低殘壓、低寄生電容及快速響應保護時間的防護電子元器件。

漢源高科電流模擬量光端機應用于儀器儀表及控制設備后能將采集到的模擬電流信號通過光纖可實現超遠距離的無失真?zhèn)鬏�，方便用戶遠程監控。設備內部集成了模擬放大與變換電路、可編程MCU、信號隔離控制電路等，特別適用于工業現場模擬信號的AD隔離變送，現場總線、以太網物聯網、PLC/DCS、工控機上位機對傳感器、變送器信號的遠程采集分析。具有使用方便、體積小巧、維護簡單等優點。適用于環境惡劣，傳輸可靠性要求場合：冶金采礦、石油化工、電力設備、醫療儀器、工業自動化、新能源設施及科研等領域。

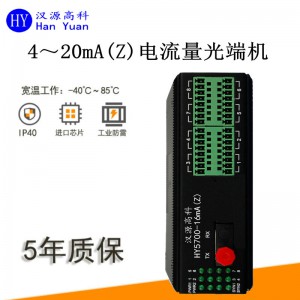

漢源高科4-20mA電流模擬量光端機

產品特性

1，支持16路4~20mA的電流信號轉換為光纖信號傳輸，接收機把光纖信號還原為發射端輸入的4~20mA的電流信號（單模單纖，光口FC，傳輸距離20公里）；

2，輸入電壓：DC12~48V（雙電源冗余備份），電源支持過載保護，防反接保護；

3，防護等級：IP40、防雷防浪涌防靜電干擾、DIN卡軌式、金屬外殼、無風扇設計；

4，工作溫度：-40℃~+85℃（工業級物料）

產品特性

光纖指標

光纖類型：單纖雙纖

光纖接口：FC/SC/ST/LC(SFP)

多模波長：850nm/1310nm；

單模波長：1310nm/1490nm/1550nm

無中繼傳輸距離：20~120Km

多模光纖：

50/125um或62.5/125um，

傳輸距離：2Km多模光纖，衰減(0.3dBm/km)

波長：850nm

發射功率：-15dBm~-9dBm

接收靈敏度：≤-26dBm

單模光纖：

8/125um或9/125um，

傳輸距離：20Km單模光纖，衰減(0.35dbm/km)(實際如需更大距離需定制)

波長：1310nm（超長距離傳輸時選用1550nm波長）

發射功率：-12dBm～-8dBm

接收靈敏度：≤-26dBm

電流量：

支持1~16路4~20mA電流模擬量

輸入輸出范圍：4~20mA

分辨率：12位

采樣速率：20K次/秒

時間延遲：<1ms

負載能力：600Ω

輸入電阻：125Ω

精度＜0.4%（常溫）

電壓量：

支持1~16路0～5V/0～10V電壓模擬量

輸入輸出范圍：0~10V(包含了0~5V)

分辨率：12位

采樣速率：20KHZ次/秒

時間延遲：<1ms

負載能力：600Ω

輸入阻抗：100KΩ

精度＜0.4%（常溫）

電氣和機械特性

系統電源：DC12~48V/AC12~48V（雙電源冗余備份）

功耗：≤5W

外觀結構：135mm(長)x120mm(寬)x40mm(高)

環境指標

工作溫度：-40℃~+85℃（工業級物料）

儲存溫度：-40℃~+85℃

工作濕度：0%~95%（無凝結）

MTBF：＞500,000小時

產品型號：HY5700-16mA(Z)

產品功能描述

16路單向4~20mA工業級卡軌式模擬量光端機

業務端口描述：1個SC/FC/ST光纖接口，16個模擬量接口

電源：冗余雙電源輸入DC12~48V/AC12~48V；

功耗：<5W

過載保護：支持；

反接保護：支持；

電源冗余保護：支持接入端子：4芯5.08mm間距插入式端子

機械與產品尺寸

外殼：IP40防護等級，鋁合金材質

尺寸：135mm(長)x120mm(寬)x40mm(高)安裝方式：DIN導軌式安裝、壁掛式安裝

重量：0.7Kg/臺

訂購信息

推薦型號

產品描述

HY5700-1mA(Z)

1路單向4~20mA工業級電流模擬量光端機、FC接口、單模單纖、20公里、導軌式、DC12~48V供電

HY5700-2mA(Z)

2路單向4~20mA工業級電流模擬量光端機、FC接口、單模單纖、20公里、導軌式、DC12~48V供電

HY5700-4mA(Z)

4路單向4~20mA工業級電流模擬量光端機、FC接口、單模單纖、20公里、導軌式、DC12~48V供電

HY5700-8mA(Z)

8路單向4~20mA工業級電流模擬量光端機、FC接口、單模單纖、20公里、導軌式、DC12~48V供電

HY5700-16mA(Z)

16路單向4~20mA工業級電流模擬量光端機、FC接口、單模單纖、20公里、導軌式、DC12~48V供電

HY5700-1mA(S)

1路雙向4~20mA工業級電流模擬量光端機、FC接口、單模單纖、20公里、導軌式、DC12~48V供電

HY5700-2mA(S)

2路雙向4~20mA工業級電流模擬量光端機、FC接口、單模單纖、20公里、導軌式、DC12~48V供電

HY5700-4mA(S)

4路雙向4~20mA工業級電流模擬量光端機、FC接口、單模單纖、20公里、導軌式、DC12~48V供電

HY5700-8mA(S)

8路雙向4~20mA工業級電流模擬量光端機、FC接口、單模單纖、20公里、導軌式、DC12~48V供電

注：光口傳輸速率20KM/40KM/60KM/80KM/100KM可選
