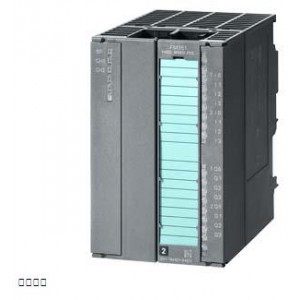

SIMATIC S7-300，定位組件 FM 351，用于急速/慢速 驅動 包括項目組態包 在 CD 上 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
20.4 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 負載電壓 L+ |
| ● 額定值 (DC) |
24 V |
| ● 允許范圍，下限 (DC) |
20.4 V |
| ● 允許范圍，上限 (DC) |
28.8 V |
| 輸入電流 |
| 耗用電流，***大值 |
350 mA |
| 來自背板總線 DC 5 V，***大值 |
150 mA |
| 傳感器供電 |
| 5 V 傳感器供電 |
| ● 5 V |
是 |
| ● 輸出電流，***大值 |
350 mA |
| ● 導線長度，***大值 |
32 m |
| 24 V 傳感器供電 |
| ● 24 V |
是 |
| ● 輸出電流，***大值 |
400 mA; 各通道 |
| ● 導線長度，***大值 |
100 m |
| 功率損失 |
| 功率損失，典型值 |
7.9 W |
| 數字輸入 |
| 數字輸入端數量 |
8 |
| 功能 |
基準凸輪，翻轉凸輪，浮動實際值記錄，開始/停止定位運行 |
| 輸入電壓 |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0” |
-3 至 +5V |
| ● 對于信號“1” |
+11 至 +30V |
| 輸入電流 |
| ● 對于信號“0”，***大值（允許的閉路電流） |
2 mA |
| ● 對于信號“1”，典型值 |
6 mA |
| 數字輸出 |
| 數字輸出端數量 |
8 |
| 功能 |
快速運動，慢速運動，向右運行，向左運行 |
| 短路保護 |
是 |
| 輸出電壓 |
| ● 額定值 (DC) |
24 V |
| ● 對于信號 “1”，***小值 |
UP - 0.8 V |
| 輸出電流 |
| ● 針對信號“1”的允許范圍 0 至 60 ℃，***小值 |
5 mA; Up ***大值 時 |
| ● 針對信號“1”的允許范圍 0 至 60 ℃，***大值 |
600 mA; Up ***大值 時 |
| ● 針對信號“0”的剩余電流，***大值 |
0.5 mA |
| 傳感器 |
| 可連接傳感器 |
| ● 增量編碼器（對稱） |
是 |
| ● 增量編碼器（非對稱） |
是 |
| ● ***編碼器 (SSI) |
是 |
| ● 雙線傳感器 |
是 |
| — 允許的閉路電流（雙線傳感器） ***大值 |
2 mA; 當信號為“0”時，***大 2 mA；當信號為“1”時，***大 6 mA |
| 傳感器信號，增量編碼器（對稱） |
| ● 軌跡標記信號 |
A，非 A，B，非 B |
| ● 零點標記信號 |
N，非 N |
| ● 輸入電壓 |
5 V 差動信號（物理 RS 422） |
| ● 輸入頻率，***大值 |
0.5 MHz |
| 傳感器信號，增量編碼器（非對稱） |
| ● 軌跡標記信號 |
A，B |
| ● 零點標記信號 |
N |
| ● 輸入電壓 |
24 V |
| ● 輸入頻率，***大值 |
50 kHz; 導線長度 25 m 時 50 kHz；導線長度 100 m 時 25 kHz |
| 傳感器信號，***編碼器 (SSI) |
| ● 輸入信號 |
5 V 差動信號（物理 RS 422） |
| ● 數據信號 |
DATA, 非 DATA |
| ● 時鐘信號 |
CL, notCL |
| ● 報文長度，可參數化設置 |
13 或 25 位 |
| ● 脈沖重復頻率，***大值 |
1.5 MHz |
| ● 格雷碼 |
是 |
| ● 屏蔽導線長度，***大值 |
200 m; ***大 188 kHz 時 |
| 電位隔離 |
| 數字輸入電位隔離 |
| ● 數字輸入電位隔離 |
是 |
| 數字輸出電位隔離 |
| ● 數字輸出電位隔離 |
是 |
| 環境要求 |
| 運行中的環境溫度 |
| ● ***小值 |
0 °C |
| ● ***大值 |
60 °C |
| 運輸/儲存時的環境溫度 |
| ● ***小值 |
-40 °C |
| ● ***大值 |
70 °C |
| 連接技術 / 標題 |
| 需要的前置插頭 |
1x 20 針 |
| 尺寸 |
| 寬度 |
80 mm |
| 高度 |
125 mm |
| 深度 |
120 mm |
| 重量 |
| 重量，約 |
550 g |
