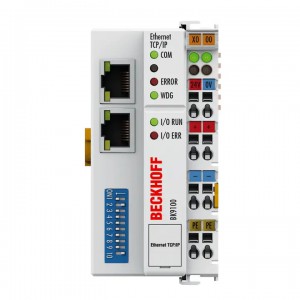

BK9100 總線耦合器將以太網與模塊化、可擴展的電子接線端子相連。一個單元由一個總線耦合器、1 到 64 個任意數量的端子和一個末端端子組成。通過 K-bus 擴展，***多可以連接 255 個總線端子模塊。

總線耦合器識別它們所連接的端子，并自動將輸入和輸出分配給過程映像的字。BK9100 總線耦合器支持 10 Mbit/s 和 100 Mbit/s 以太網。通過普通 RJ45 連接器進行連接。IP 地址在 DIP 開關上設置（偏移到可自由選擇的起始地址）。在使用 DHCP（一種將邏輯 IP 地址分配給物理節點地址 [MAC-ID] 的服務）的網絡中，總線耦合器從 DHCP 服務器獲取其 IP 地址。

與 BK9000 不同，BK9100 有一個額外的 RJ45 端口。兩個以太網端口都作為雙通道交換機運行。因此， I/O站可以配置為線性拓撲結構，而不是經典的星形拓撲結構。在許多應用中，這顯著減少了布線工作量和布線成本。兩個耦合器之間的***大距離為 100 m。***多可級聯 20 個 BK9100 總線耦合器，因此可實現***長 2 公里的線路長度。

BK9100 支持 ADS TwinCAT系統通信。TwinCAT I/O 為任何需要的高級語言 (DLL) 和 Visual Basic 應用程序 (ActiveX) 的程序提供可用的配置工具和 Windows NT/2000/XP 驅動程序。具有 OPC 接口的應用程序可以通過 OPC 服務器訪問 ADS（以及 BK9100 或 BK9050）。除 ADS 外，總線耦合器還支持開放式 Modbus (Modbus TCP)，這是一種基于 TCP/IP 的簡單、廣泛使用的主/從協議。
