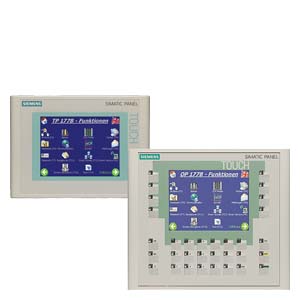

| *** 備件 *** 更多信息請見 SIMATIC ***新 零件標識碼：109486162 SIMATIC TP 177B 6" DP 藍色模式 STN 顯示屏 MPI 協議/PROFIBUS DP 協議 RS485 接口/RS422 接口/USB 接口 打印機 MMCARD 卡的插槽 可項目組態，利用 WinCC flexible 2005 | ||
| 一般信息 | ||
| 產品類型標志 | TP177B 6" DP Blue Mode | |
| 用戶自定義配置 | 是 | |
| 顯示 | ||
| 顯示屏規格 | STN | |
| 屏幕對角線 | 5.7 in | |
| 彩色顯示器 | 否 | |
| 顏色數量 | 4; 藍度級 | |
| 分辨率（像素） | ||
| ● 水平圖像分辨率 | 320 pixel | |
| ● 垂直圖像分辨率 | 240 pixel | |
| 背光燈 | ||
| ● MTBF 背景照明（溫度為 25 °C 時） | 50 000 h | |
| 操作元件 | ||
| 操作元件 | 觸摸屏 | |
| 鍵盤字體 | ||
| ● 系統按鍵 | 是 | |
| ● 數字鍵盤 | 是 | |
| ● 字母數字鍵盤 | 是 | |
| ● 十六進制鍵盤 | 是 | |
| ● 多按鍵操作 | 否 | |
| 觸摸屏 | ||
| ● 觸摸屏規格 | 是; 模擬，阻性 | |
| 連接方式 | ||
| ● 鼠標 / 鍵盤 / 條形碼讀取器的連接方式 | USB/USB/USB | |
| 安裝方式/安裝 | ||
| 安裝位置 | 垂直 | |
| 無外部通風時的***大允許傾斜角度 | 35° | |
| 電源電壓 | ||
| 電源的電壓類型 | DC | |
| 輸入電流 | ||
| 耗用電流（額定值） | 0.24 A | |
| 接通電流脈沖 I²t | 0.5 A²·s | |
| 處理器 | ||
| 處理器類型 | ARM, 200 MHz | |
| 存儲器 | ||
| 存儲器類型 | 閃存/RAM | |
| 用于用戶數據的可用存儲器 | 2 048 kbyte | |
| 時間 | ||
| 時鐘 | ||
| ● 類型 | 硬件時鐘，可同步，未緩沖 | |
| ● 緩存 | 否 | |
| ● 可同步 | 是 | |
| 接口 | ||
| 接口/總線類型 | RS 232 可選，1x RS 422，1x RS 485（***大 12 MBit/s） | |
| 工業以太網接口數量 | 0 | |
| RS 485 接口數量 | 1 | |
| RS 422 接口數量 | 1 | |
| USB 接口數量 | 1; ***高至 1 GB | |
| PC 卡插槽 | 否 | |
| CF 卡插槽 | 否 | |
| 多媒體卡/SD 卡插槽 | 已組合，E-Stand 016 以上結合 WinCC flexible 2008 SP1，MMC ***大 128 MB / SD ***大 512 MB | |
| 帶軟件接口 | 否 | |
| 協議 | ||
| PROFINET IO 支持的協議 | 否 | |
| 支持 PROFIsafe 協議 | 否 | |
| PROFIBUS | 是 | |
| 支持 EtherNet/IP 協議 | 是 | |
| 協議（以太網） | ||
| ● TCP/IP | 是 | |
| 協議（終端連接） | ||
| ● Sm@rtService | 是 | |
| 其他協議 | ||
| ● MODBUS | 是 | |
| ● 其他總線系統 | 是 | |
| 防護等級和防護類別 | ||
| IP（正面） | IP65 | |
| IP（背面） | IP20 | |
| NEMA（正面） | NEMA 4x，NEMA 12 （已安裝） | |
| 標準、許可、證書 | ||
| CE 標記 | 是 | |
| UL 許可 | 是 | |
| cULus | 是 | |
| EAC（原 Gost-R） | 否 | |
| 適用于安全功能 | 否 | |
| 在防爆區域使用 | ||
| ● ATEX 區域 2 | 否; 2020.10.1 起認證不再可用 | |
| ● ATEX 區域 22 | 否; 2020.10.1 起認證不再可用 | |
| ● FM I 類 2 級 | 是 | |
| 船舶建造許可 | ||
| ● 德國勞埃德船級社 (GL) | 是 | |
| ● 美國船舶檢驗局 (ABS) | 是 | |
| ● 必維國際檢驗集團 (BV) | 是 | |
| ● 挪威船級社 (DNV) | 是 | |
| ● 英國勞氏船級社 (LRS) | 是 | |
| ● 波蘭船級社 (PRS) | 否 | |
| 環境要求 | ||
| 運行中的環境溫度 | ||
| ● ***小值 | 0 °C | |
| ● ***大值 | 50 °C | |
| 運輸/儲存時的環境溫度 | ||
| ● ***小值 | -20 °C | |
| ● ***大值 | 60 °C | |
| 相對空氣濕度 | ||
| ● 操作，***大值 | 90 % | |
| 操作系統 | ||
| 預安裝的操作系統 | Windows CE | |
| 項目組態 / 標題 | ||
| 消息顯示 | 是 | |
| 報文系統（包括緩沖器和應答器） | 是 | |
| 過程值顯示（輸出） | 是 | |
| 可規定過程值（輸入） | 是 | |
| 方案管理 | 是 | |
| 組態軟件 | ||
| ● 組態工具 | 2005 以上版本的 WinCC flexible Compact（單獨涉及） | |
| ● STEP 7 Basic (TIA Portal) | 否 | |
| ● STEP 7 Professional (TIA Portal) | 否 | |
| ● WinCC flexible Compact | 是 | |
| ● WinCC flexible Standard | 是 | |
| ● WinCC flexible Advanced | 是 | |
| ● WinCC Basic (TIA Portal) | 否 | |
| ● WinCC Comfort (TIA Portal) | 是 | |
| ● WinCC Advanced (TIA Portal) | 是 | |
| ● WinCC Professional (TIA Portal) | 是 | |
| 語言 | ||
| 在線語言 | ||
| ● 聯機/運行時間語言數量 | 5 | |
| 語言 | ||
| ● 每個項目的語言 | 32 | |
| WinCC 下的功能性 (TIA Portal) | ||
| 庫 | 是 | |
| 任務計劃器 | 是 | |
| 幫助系統 | 是 | |
| ● 每個信息文本的字符數 | 70 | |
| 消息系統 | ||
| ● 消息類別數量 | 32 | |
| ● 消息數量 | 2 000 | |
| ● 位消息 | 是 | |
| — 位消息數量 | 2 000 | |
| ● 模擬消息 | 是 | |
| — 模擬消息數量 | 50 | |
| ● 報警 S 報文發送方法 | 否 | |
| ● 系統消息 HMI | 是 | |
| ● PLC 系統消息 | 是 | |
| ● 更多系統報警（SIMATIC S7、SINUMERIK、SIMOTION ... ） | 否 | |
| ● 行 | 1 | |
| ● 每條消息的字符數 | 80 | |
| ● 每條消息的過程值數量 | 8 | |
| ● 確認組 | ||
| — 確認組數量 | 99 | |
| ● 消息指示器 | 是 | |
| ● 聲音反饋 | 否 | |
| ● ***個/***后一個值 | 是 | |
| 方案管理 | ||
| ● 配方數量 | 100 | |
| ● 每個配方的數據集 | 200 | |
| ● 每個數據集的條目 | 200 | |
| ● 配方存儲器 | 32 kb 集成閃存，可擴展 | |
| 變量 | ||
| ● 每臺設備的變量數 | 1 000 | |
| ● 每幅圖像的變量數 | 50 | |
| ● 變量數量 | 1 000 | |
| ● 初始值 | 1 000 | |
| ● 日期和時間類型 | 1 000 | |
| ● 臨界值 | 是 | |
| ● 多路復用 | 是 | |
| ● 結構 | 否 | |
| 畫面 | ||
| ● 可組態的圖片數量 | 500 | |
| ● ***窗口/默認 | 是 | |
| ● 可組態的啟動圖像 | 是 | |
| ● 通過 PLC 選擇圖像 | 是 | |
| ● PLC 中的圖像編號 | 是 | |
| 圖片對象 | ||
| ● 文本對象 | 2500 個文本元素 | |
| ● 每幅圖像的輸入/輸出區數量 | 50 | |
| ● 日期/時間區數量 | 30 | |
| ● 圖像內容目錄 | 否 | |
| ● 跳回 | 是 | |
| ● 圖形對象 | 位圖，圖標，圖標（滿屏），矢量圖 | |
| — 圖標 | 500 | |
| — 圖標（滿屏） | 50 | |
| 復雜圖片對象 | ||
| ● 狀態/控制 | 在 SIMATIC S7 中 | |
| ● 動態對象 | 曲線圖，條形圖，幻燈片，模擬顯示，隱藏式按鍵 | |
| — 每個項目的對象數量 | 500 | |
| — 每幅圖像的數量 | 5 | |
| ● 方法 | 走向 | |
| ● 條形圖 | ||
| — 每幅圖像的條數 | 5 | |
| ● 滑動式調節器 | ||
| — 每幅圖像滾動條數量 | 0 | |
| ● 指示儀器 | ||
| — 每幅圖像的模擬顯示數量 | 0 | |
| ● 臨界值線 | 是 | |
| ● 字母數字域數量 | 1 000 | |
| — 每幅圖像的字母數字域 | 100 | |
| ● 數字域數量 | 1 000 | |
| — 每幅圖像的數字域 | 100 | |
| ● 密碼域數量 | 1 000 | |
| ● 每個項目的可見開關數量 | 1 000 | |
| — 每幅圖像的可見開關數量 | 100 | |
| — 每幅圖像的不可見開關 | 100 | |
| ● 每個項目的狀態開關數量 | 1 000 | |
| — 每幅圖像的狀態開關數量 | 100 | |
| ● 每個項目的選擇開關數量 | 1 000 | |
| — 每幅圖像的選擇開關 | 100 | |
| ● 每個項目的十進制開關數量 | 0 | |
| — 每幅圖像的十進制開關 | 0 | |
| ● 每個項目的指示燈數量 | 1 000 | |
| — 每幅圖像的指示燈 | 100 | |
| 動態對象的屬性 | ||
| ● 顏色改變 | 是 | |
| ● 移動 X/Y | 是 | |
| ● 隱藏 | 是 | |
| ● 旋轉角度 | 否 | |
| 列表 | ||
| ● 每個項目的文字列表數量 | 300 | |
| ● 每幅圖像的文字列表數量 | 10 | |
| ● 每個文本列表的條目數量 | 30 | |
| ● 每個項目的圖形列表數量 | 100 | |
| ● 每幅圖像的圖形列表數量 | 10 | |
| ● 每個圖形列表的條目數 | 30 | |
| 安全性 | ||
| ● 用戶組數量 | 50 | |
| ● 用戶權限數量 | 32 | |
| ● 密碼導出/導入 | 是 | |
| 數據傳輸支持 | ||
| ● PC 卡 | 否 | |
| ● CF 卡 | 否 | |
| 通過打印機記錄 | ||
| ● 記錄/打印 | 消息，報告（層協議），硬拷貝 | |
| 傳送（上傳/下載） | ||
| ● 組態傳送 | MPI/PROFIBUS DP，串行，USB，借助外部存儲媒介，自動識別傳輸 | |
| 過程連接 | ||
| ● 連接到控制器 | S5，S7-200，S7-300/400，WinAC，SINUMERIK，SIMOTION，AllenBradley(DF1)，Mitsubishi (FX)，Telemecanique（校準），Modicon(Modbus)，更多外部驅動程序參見章節“系統耦合” | |
| ● S7-1200 | 是 | |
| ● S7-1500 | 否 | |
| ● S7-200 | 是 | |
| — PPI（點對點） | 是 | |
| — PPI 網絡 | 否 | |
| — MPI | 是 | |
| — PROFIBUS DP | 是 | |
| — 以太網 | 否 | |
| ● S7-300/400 | 是 | |
| — MPI | 是 | |
| — PROFIBUS DP | 是 | |
| — PROFINET | 否 | |
| ● S5 | 是; 僅 PROFIBUS DP | |
| — 串行 | 否 | |
| — PROFIBUS DP | 是 | |
| ● TI 505 | 否 | |
| ● Allen Bradley (DF1) | 是 | |
| ● Allen Bradley (DF485) | 是 | |
| ● Mitsubishi (FX) | 是 | |
| ● Telemecanique (ADJUST) | 否 | |
| ● Telemecanique (Uni-Telway) | 是; 僅在使用 WinCC flexible 時 | |
| ● OMRON ( |
是 | |
| ● Modicon (Modbus) | 是 | |
| 功能 | ||
| ● 按鍵重復 | 否 | |
| ● TAB 順序 | 是 | |
| ● 計算功能 | 是 | |
| ● 動畫 | 是 | |
| ● 菜單樹編輯器 | 是 | |
| ● 單元切換 | 否 | |
| 服務工具/組態工具 | ||
| ● 清屏 | 是 | |
| ● 觸摸校準 | 是 | |
| ● 備份/恢復 | 是 | |
| ● 模擬 | 是 | |
| ● 設備轉換 | 是 | |
| ● 增量傳送 | 是 | |
| ● 監測電池和存儲器的功能 | 否 | |
| ● 跟蹤（操作檔案） | 否 | |
| 可擴展性/開放性 | ||
| ● 打開平臺程序 | 是 | |
| 外設/選項 | ||
| 外設 | 打印機 | |
| SIMATIC HMI MM 存儲卡：多媒體存儲卡 | 是 | |
| 可裝載的附加軟件元件 | 是 | |
| 尺寸 | ||
| 外殼正面寬度 | 212 mm | |
| 外殼正面高度 | 156 mm | |
| 安裝截面，寬度 | 198 mm | |
| 安裝截面，高度 | 142 mm | |
| 安裝深度 | 44 mm | |
| 重量 | ||
| 重量（不含包裝） | 0.8 kg | |
| 其他 | ||
| 免費熱線 | 是 | |
| 上一次修改： | 2021/8/11 | |
