技術數據

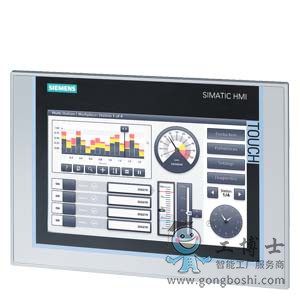

		SIMATIC HMI TP900 Comfort， 精智面板， 觸摸操作， 9” 寬屏 TFT 顯示屏， 一千六百萬色， PROFINET 接口， MPI/PROFIBUS-DP 接口， 12MByte 項目組態存儲器， Windows CE 6.0， 可項目組態的***低版本 WinCC Comfort 11版
一般信息
產品類型標志		TP900 Comfort
顯示
顯示屏規格		TFT
屏幕對角線		9 in
屏幕寬度		195 mm
屏幕高度		117 mm
顏色數量		16 777 216
分辨率（像素）
● 水平圖像分辨率		800 pixel
● 垂直圖像分辨率		480 pixel
背光燈
● MTBF 背景照明（溫度為 25 °C 時）		80 000 h
● 可調節背景照明		是的; 0-100 %
操作元件
鍵盤字體
● 功能按鍵
— 功能按鍵數量		0
— 帶 LED 的功能按鍵數量		0
● 帶有 LED 的按鍵		不
● 系統按鍵		不
● 數字鍵盤		是的; 屏幕鍵盤
● 字母數字鍵盤		是的; 屏幕鍵盤
觸摸屏
● 觸摸屏規格		是的; 模擬式電阻
過程操作擴展
● DP 直接 LED（LED 作為 S7 輸出外設）
— F1...Fx		0
● 直接按鍵（按鍵作為 S7 輸入外圍設備）
— F1...Fx		0
● 直接按鍵（觸摸按鍵作為 S7 輸入外圍設備）		40
安裝方式/安裝
安裝位置		垂直
壁板安裝/直接安裝		不
可以垂直安裝（縱向格式）		是的
可以橫向安裝（橫向格式）		是的
無外部通風時的***大允許傾斜角度		35°
電源電壓
電源的電壓類型		DC
額定值 (DC)		24 V
允許范圍，下限 (DC)		19.2 V
允許范圍，上限 (DC)		28.8 V
輸入電流
耗用電流（額定值）		0.75 A
接通電流脈沖 I²t		0.5 A²·s
功率
接收的有效功率典型值		18 W
處理器
處理器類型		X86
存儲器
閃存		是的
RAM		是的
用于用戶數據的可用存儲器		12 Mbyte
輸出類型
Info LED		不
電源 LED		不
Error LED		不
聲音
● 蜂鳴器		不
● 揚聲器		是的
時間
時鐘
● 硬件時鐘（實時時鐘）		是的
● 軟件時鐘		是的
● 緩存		是的; 緩沖持續時間典型值為 6 周
● 可同步		是的
接口
工業以太網接口數量		1; 2 個端口（交換機）
RS 485 接口數量		1; RS 422 / 485 接口組合
RS 422 接口數量		0; 共同附帶 RS 485
RS 232 接口數量		0
USB 接口數量		2; USB 2.0
● USB-Mini-B		1; 5 針
20 mA 接口數量 (TTY)		0
并行接口數量		0
其他接口數量		0
SD 卡插槽數量		2
帶軟件接口		不
工業以太網
● 工業以太網狀態 LED		2
● 集成開關的端口數量		2
協議
PROFINET		是的
PROFINET IO 支持的協議		是的
IRT		是的; WinCC V12 以上版本
PROFIBUS		是的
支持 EtherNet/IP 協議		是的
MPI		是的
協議（以太網）
● TCP/IP		是的
● DHCP		是的
● SNMP		是的
● DCP		是的
● LLDP		是的
網絡屬性
● HTTP		是的
● HTTPS		是的
● HTML		是的
● XML		是的
● CSS		是的
● Active X		是的
● JavaScript		是的
● Java VM		不
冗余模式
氣液冗余
— MRP		是的; WinCC V12 以上版本
其他協議
● CAN		不
● MODBUS		是的
報警/診斷/狀態信息
診斷
● 診斷信息可讀		是的; S7 控制器
EMV
依據 EN 55 011 標準抑制無線電干擾輻射
● 極限值等級 A 適用于工業領域中的應用		是的
● 極限值等級 B 適用于居民區中的應用		不
防護等級和防護類別
IP（正面）		IP65
IP（背面）		IP20
NEMA（正面）
● 包括類型 4，正面		是的
● 包括類型 4x 正面		是的
標準、許可、證書
CE 標記		是的
cULus		是的
RCM（原 C-TICK）		是的
KC 許可		是的
在防爆區域使用
● ATEX 區域 2		是的
● ATEX 區域 22		是的
● IECEx 2 區		是的
● IECEx 22 區		是的
● cULus I 類 1 區		不
● cULus I 類 2 區，2 級		是的
● FM I 類 2 級		是的
船舶建造許可
● 德國勞埃德船級社 (GL)		是的
● 美國船舶檢驗局 (ABS)		是的
● 必維國際檢驗集團 (BV)		是的
● 挪威船級社 (DNV)		是的
● 英國勞氏船級社 (LRS)		是的
● 日本船級社 (Class NK)		是的
● 波蘭船級社 (PRS)		不
環境要求
運行中的環境溫度
操作（垂直安裝）
— 垂直安裝時的***小值		0 °C
— 垂直安裝時的***大值		50 °C; （55 °C，參見文獻 ID：64847814）
操作（***大傾斜角度）
— ***大傾斜角度時的***小值		0 °C
— ***大傾斜角度時的***大值		40 °C
操作（垂直安裝，縱向格式）
— 垂直安裝時的***小值		0 °C
— 垂直安裝時的***大值		40 °C
操作（***大傾斜角度，縱向格式）
— ***大傾斜角度時的***小值		0 °C
— ***大傾斜角度時的***大值		35 °C
運輸/儲存時的環境溫度
● ***小值		-20 °C
● ***大值		60 °C
相對空氣濕度
● 操作，***大值		90 %; 無凝結
操作系統
專有		不
預安裝的操作系統
● Windows CE		是的
項目組態 / 標題
消息顯示		是的
報文系統（包括緩沖器和應答器）		是的
過程值顯示（輸出）		是的
可規定過程值（輸入）		是的
方案管理		是的
組態軟件
● STEP 7 Basic (TIA Portal)		不
● STEP 7 Professional (TIA Portal)		不
● WinCC flexible Compact		不
● WinCC flexible Standard		不
● WinCC flexible Advanced		不
● WinCC Basic (TIA Portal)		不
● WinCC Comfort (TIA Portal)		是的; V11 以上版本
● WinCC Advanced (TIA Portal)		是的; V11 以上版本
● WinCC Professional (TIA Portal)		是的; V11 以上版本
語言
在線語言
● 聯機/運行時間語言數量		32
語言
● 每個項目的語言		32
WinCC 下的功能性 (TIA Portal)
庫		是的
應用軟件/選件
● 網頁瀏覽器		是的
● Pocket Word		是的
● Pocket Excel		是的
● PDF Viewer		是的
● 媒體播放器		是的
● SIMATIC WinCC Sm@rtServer		是的
● SIMATIC WinCC Audit		是的
Visual Basic 腳本數量		是的
任務計劃器
● 時間控制		是的
● 任務控制		是的
消息系統
● 消息類別數量		32
● 位消息		是的
— 位消息數量		4 000
● 模擬消息		是的
— 模擬消息數量		200
● S7 消息編號方法		是的
● 系統消息 HMI		是的
● 更多系統報警（SIMATIC S7、SINUMERIK、SIMOTION ... ）		是的
● 每條消息的字符數		80
● 每條消息的過程值數量		8
● 確認組		是的
● 消息指示器		是的
方案管理
● 配方數量		300
● 每個配方的數據集		500
● 每個數據集的條目		1 000
● 內部配方存儲器的容量		2 Mbyte
● 配方存儲器可以擴展		是的
變量
● 每臺設備的變量數		2 048
● 每幅圖像的變量數		400
● 臨界值		是的
● 多路復用		是的
● 結構		是的
● 陣列		是的
畫面
● 可組態的圖片數量		500
● ***窗口/默認		是的
● 全局畫面		是的
● 彈出式畫面		是的
● 幻燈片畫面		是的
● 通過 PLC 選擇圖像		是的
● PLC 中的圖像編號		是的
圖片對象
● 每個圖像的對象數量		400
● 文本區		是的
● I/O 區		是的
● 圖形化的 I/O 區（圖形列表）		是的
● 符號形式的 I/O 區（文本列表）		是的
● 日期/時間域		是的
● 開關		是的
● 按鍵		是的
● 圖形顯示		是的
● 圖標		是的
● 幾何對象		是的
