| 產品類型名稱 |

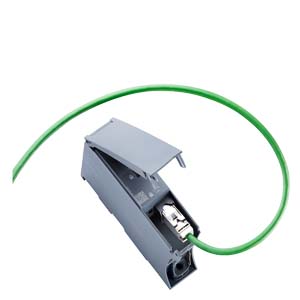

CP 1543-1 |
 |
通信處理器 CP 1543-1，用于連接 SIMATIC S7-1500 至工業 以太網；TCP/IP，ISO，不間斷電源， S7 通信， IP-Broadcast/ Multicast， 安全（VPN、防火墻） 診斷 SNMPv1/v3，DHCP， FTP 客戶端/服務器， 電子郵件，IPv4/IPv6， IEEE 802.1X（半徑）， 時間同步 通過 NTP， 1個 RJ45(10/100/1000 Mbit) |
| 傳輸率 |
| 傳輸率 |
|
| ● 在***個接口處 |
10 ... 1000 Mbit/s |
| 接口 |
| 接口數量 / 符合工業以太網 |
1 |
| 電氣連接數量 |
|
| ● 在***個接口處 / 符合工業以太網 |
1 |
| 電氣連接規格 |
|
| ● 在***個接口處 / 符合工業以太網 |
RJ45 端口 |
| 供電電壓，電流消耗，損耗功率 |
| 電壓類型 / 電源電壓 |
DC |
| 供電電壓 / 1 / 來自背板總線 |
15 V |
| 相對對稱公差 / DC 時 |
|
| ● DC 時 |
3 % |
| 消耗電流 |
|
| ● 來自背板總線 / DC 時 / DC 時 / 典型 |
0.35 A |
| 損耗功率 [W] |
5.3 W |
| 環境條件 |
| 環境溫度 |
|
| ● 在垂直安裝時 / 運行期間 |
0 ... 40 °C |
| ● 在水平安裝時 / 運行期間 |
0 ... 60 °C |
| ● 存放期間 |
-40 ... +70 °C |
| ● 運輸期間 |
-40 ... +70 °C |
| 相對空氣濕度 |
|
| ● 25 °C 時 / 無冷凝 / 運行期間 / ***大值 |
95 % |
| 防護等級 IP |
IP20 |
| 結構形式，尺寸和重量 |
| 模塊格式 |
緊湊型模塊 S7-1500 一倍寬 |
| 寬度 |
35 mm |
| 高度 |
142 mm |
| 深度 |
129 mm |
| 凈重 |
0.35 kg |
| 緊固類型 |
|
| ● S7-1500 異型導軌安裝 |
是 |
| 產品特點，產品功能，產品組件 / 常規 |
| 模塊數量 |
|
| ● 每個 CPU / ***大值 |
8 |
| ● 備注 |
取決于 CPU 類型 |
| 功率數據 / 開放式通信 |
| 可能的連接數 / 適用于開放式通信 |
|
| ● 通過 T 模塊 / ***大值 |
118; 取決于系統上限 |
| 數據量 |
|
| ● 用作 TCP 連接上各個 ISO 的有效數據 / 適用于開放式通信 / 通過 T 模塊 / ***大值 |
65536 byte |
| Multicast 設備數量 |
118 |
| 功率數據 / S7 通訊 |
| 可能的連接數 / 用于 S7 通信 |
|
| ● ***大值 |
118; 取決于系統上限 |
| 功率數據 / 多協議運行 |
| 有效連接數量 / 多協議運行時 |
118 |
| 功率數據 / IT 功能 |
| 可能的連接數 |
|
| ● 作為客戶端 / 通過 FTP / ***大值 |
32 |
| ● 作為服務器 / 通過 FTP / ***大值 |
16 |
| 可能的連接數 |
|
| ● 作為服務器 / 通過 HTTP / ***大值 |
4 |
| ● 作為電子郵件客戶端 / ***大值 |
1 |
| 數據量 / 用作電子郵件的有效數據 / ***大值 |
64 Kibyte |
| 功率數據 / 遠程控制 |
| 協議 / 支持 |
|
| ● TCP/IP |
是 |
| 產品功能 / 管理，配置，項目組態 |
| 產品功能 / MIB 支持 |
是 |
| 協議 / 支持 |
|
| ● SNMP v1 |
是 |
| ● SNMP v3 |
是 |
| ● DCP |
是 |
| ● LLDP |
是 |
| 組態軟件 |
|
| ● 需要 |
STEP 7 Professional V14 (TIA Portal) 或更高 |
| 識別和維護功能 |
|
| ● I&M0 - 設備專有信息 |
是 |
| ● I&M1 - 設備標識/地點標識 |
是 |
| 產品功能 / 診斷 |
| 產品功能 / 基于網絡的診斷 |
是; 通過 S7-1500 CPU |
| 產品功能 / 路由 |
| 服務 / 路由 / 備注 |
IP 路由，***大 1 Mbit/s |
| 產品功能 |
|
| ● 靜態 IP 路由 |
是 |
| ● 靜態 IP 路由 IPv6 |
否 |
| ● 動態 IP 路由 |
否 |
| ● 動態 IP 路由 IPv6 |
否 |
| 協議 / 支持 |
|
| ● RIP v1 |
否 |
| ● RIPv2 |
否 |
| ● RIPnG 用于 IPv6 |
否 |
| ● OSPFv2 |
否 |
| ● OSPFv3 用于 IPv6 |
否 |
| ● VRRP |
否 |
| ● VRRP 用于 IPv6 |
否 |
| ● BGP |
否 |
| ● PPP |
否 |
| ● 通過 DSL 的 PPPoE |
否 |
| 產品功能 / 安全 |
| 防火墻規格 |
狀態檢查 |
| 產品功能 / VPN 連接時 |
IPSec |
| 加密運算法類型 / VPN 連接時 |
AES-256, AES-192, AES-128, 3DES-168, DES-56 |
| 驗證法類型 / VPN 連接時 |
預共享密鑰 (PSK)，X.509v3 證書 |
| 可能的連接數 / VPN 連接時 |
16 |
| 產品功能 |
|
| ● IEEE 802.1X（半徑） |
是 |
| ● 網絡應用程序的密碼保護 |
否 |
| ● ACL - 基于 IP |
否 |
| ● ACL - 基于 IP 適用于 PLC/路由 |
否 |
| ● 斷開不必要的服務 |
是 |
| ● 禁用物理端口通訊 |
否 |
| ● 非法訪問日志文件 |
是 |
| 產品功能 / 時間 |
| 產品功能 / SICLOCK 支持 |
否 |
| 產品功能 / 轉發時間同步 |
是 |
| 協議 / 支持 |
|
| ● NTP |
是 |
| 標準，規格，許可 / 危險環境 |
| 資格證明 / CCC / 適用于防爆區符合 GB 標準 |
是 |
