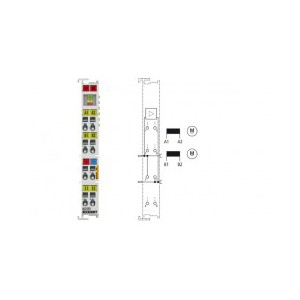

KL2532 | 2 通道 DC 電機輸出端, 24 V DC, 1 A

KL2532 總線端子模塊能夠直接操控兩部直流電機。它與 K-bus 電氣隔離。速度由來自自動化單元的 16 位數值預設。輸出端可承受過載和短路。每個總線端子模塊含有 2 個通道，每個通道都有一個 LED 用來指示其信號狀態。通過 LED 可以快速進行本地診斷。

技術參數	KL2532 | KS2532
輸出點數	2
額定負載電壓	24 V DC (-15 %/+20 %)
負載類型	DC 整流式電機，電感式負載
*大輸出電流	兩個通道共 1 A（短路保護，熱過載保護）
PWM 時鐘頻率
占空比	0…100 % （電壓控制）
分辨率	*大 10 位電流，16 位速度
電氣隔離	500 Vrms (K-bus/現場電位)
電源觸點電流消耗	典型值 30 mA + 電機電流
K-bus 電流消耗	50 mA
過程映像中的位寬	48 點輸入/輸出： 2 x 16 位數據, 2 x 8 位控制/狀態
組態	無地址設置，通過總線耦合器或控制器組態
重量	約 55 g
工作/儲藏溫度	0…+55 °C/-25…+85 °C
相對濕度	95 %，無冷凝
抗振/抗沖擊性能	符合 EN 60068-2-6/EN 60068-2-27/29 標準
抗電磁干擾/抗電磁輻射性能	符合 EN 61000-6-2 /EN 61000-6-4 標準
防護等級/安裝位置	IP 20/可變
可插拔接線	適用于所有 KSxxxx 總線端子模塊
