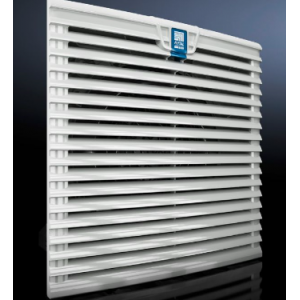

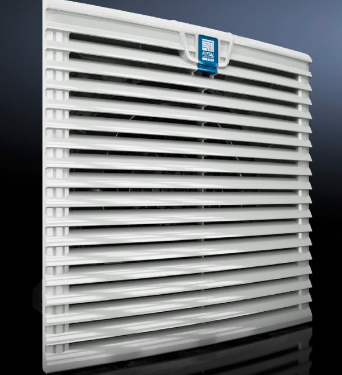

威圖機柜RittalTopTherm 過濾器風扇
產品型號 3238.100
成套風扇單元，無需工具即可安裝在表面上。風扇氣流量為 20 - 900m³/h，防護等級按標準為 IP 54。
供貨范圍:
安裝完畢的單元，包含無紡纖維過濾墊
風扇:
軸向，罩極電機
自由送風時的氣流量（帶無紡纖維過濾墊:
在 50 Hz 條件下: 52 m³/h
在 60 Hz 條件下: 63 m³/h
自由送風時的氣流量（帶折疊式過濾墊）:
在 50 Hz 條件下: 63 m³/h
在 60 Hz 條件下: 70 m³/h
氣流量（帶含有無紡纖維過濾墊的輸出過濾器）（數量 x 訂貨號）:
1 x 3238200: 36/42 m³/h
2 x 3238200: 46/54 m³/h
額定工作電壓:
230 V, 1~, 50 Hz/60 Hz
額定功率 Pel:
在 50 Hz 條件下: 19 W
在 60 Hz 條件下: 18 W
額定電流 ***大:
在 50 Hz 條件下: 0.12 A
在 60 Hz 條件下: 0.11 A
尺寸:
寬度: 148.5 mm
高度: 148.5 mm
安裝開口截面:
開孔寬度: 124 mm
開口高度: 124 mm
安裝深度:
58.5 mm
防護等級 IP，符合 IEC 60 529 標準:
IP54，帶無紡纖維過濾墊/折疊式過濾墊
IP56，帶無紡纖維過濾墊/折疊式過濾墊和防噴水罩
防護等級 NEMA:
UL Type 12，帶無紡纖維過濾墊/折疊式過濾墊
UL Type 3、3R、4、4X，帶無紡纖維過濾墊/折疊式過濾墊和防噴水罩
前置熔斷器:
自動保險器/熔絲: 2 A
說明:
如需提高通風量，可以選擇安裝折疊式過濾墊（見特性曲線）。它可與過濾風扇和頂裝風扇以及輸出過濾器搭配使用。
針對 3237.XXX 過濾器風扇，通過設備上的 2 條單芯導線（長度約 300 mm）連接電子接口，其他過濾器風扇則采用彈簧端子
風扇使用壽命 (L10, 40 °C):
在 50 Hz 條件下: 68,200 h
在 60 Hz 條件下: 68,200 h
工作溫度范圍:
-15 °C...55 °C
貯存溫度范圍:
-30 °C...70 °C
噪音等級:
在 50 Hz 條件下: 46 dB(A)
在 60 Hz 條件下: 49 dB(A)
稅率號:
84145915
EAN:
4028177651692
ETIM 7.0:
EC000320
ECLASS 8.0:
27180716
產品描述:
SK TopTherm 過濾器風扇，52/63 m³/h，230 V，1~，50/60 Hz，寬x高x深：148.5 x 148.5 x 16 mm
